Реферат

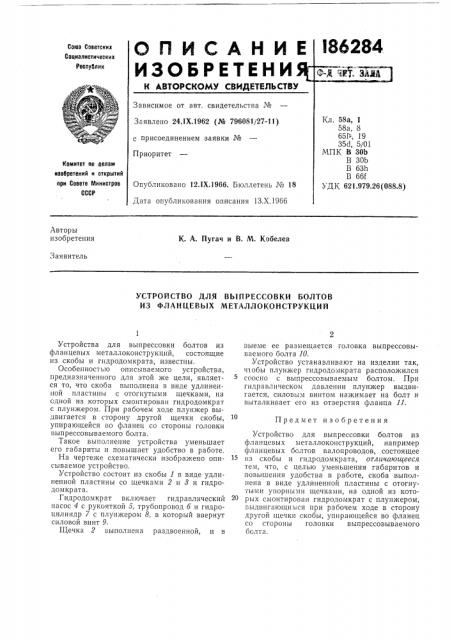

ОП КСАН И

ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.1Х.1962 (№ 796081/27-11) с присоединением заявки №

П р иор итет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12 1Х.1966. Бюллетень № 18

Дата опубликования описания 13.Х.1966.8) Авторы изобретения

К. А. Пугач и В. М. Кобелев

Заявитель

УСТРОЙСТВО ДЛЯ ВЬ1ПРЕССОВКИ БОЛТОВ

ИЗ ФЛАНЦЕВЫХ МЕТАЛЛОКОНСТРУКЦИЙ

Устройства для выпрессовки болтов из фланцевых металлоконструкций, состоящие из скобы и гидродомкрата, известны, Особенностью описываемого устройства, предназначенного для этой же цели, является то, что скоба выполнена в виде удлиненной пластины с отогнутыми щечками, на одной из которых смонтирован гидродомкрат с плунжером. При рабочем ходе плунжер выдвигается в сторону другой щечки скобы, упирающейся во фланец со стороны головки выпрессовываемого болта.

Такое выполнение устройства уменьшает его габариты и повышает удобство в работе.

На чертеже схематически изображено описываемое устройство.

Устройство состоит из скобы 1 в виде удлиненной пластины со щечками 2 и 3 и гидродомкрата.

Гидродомкрат включает гидравлический насос 4 с рукояткой 5, трубопровод б и гидроцилиндр 7 с плунжером 8, в который ввернут силовой винт 9.

Щечка 2 выполнена раздвоенной, и в выеме ее размещается головка выпрессовываемого болта 10.

Устройство устанавливают на изделии так, ч1обы плунжер гидродомкрата расположился соосно с выпрессовываемым болтом. При гидравлическом давлении плунжер выдвигается, силовым винтом нажимает на болт и выталкивает его из отверстия фланца 11.

Предмет изобретения

Устройство для выпрессовки болтов из фланцевых металлоконструкций, например фланцевых болтов валопроводов, состоящее нз скобы и гидродомкрата, отличающееся тем, что, с целью уменьшения габаритов и повышения удобства в работе, скоба выполнена в виде удлиненной пластины с отогнутыми упорными щечками, на одной из кото20 рых смонтирован гидродомкрат с плунжером, выдвигающимся при рабочем ходе в сторону другой щечки скобы, упирающейся во фланец со стороны головки выпрессовываемого бел та.

186284

Составитель Б. И. Даньшин

Редактор Л. 8. Калашникова Текред T. 11. Курилко Корректоры: Е. Д. Курдюмова и С. М. Белугина

Заказ 3026/18 Тираж 2950 Формат бум. 600 90 / Объем 0,13 изд, л. Подписное

LIHÈÈÏÈ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
