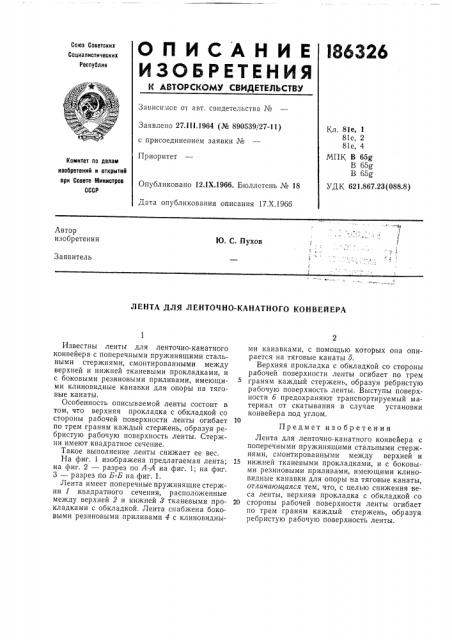

О П И С А Н И Е I86326

ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27. l I l.1964 (№ 890539/27-11) с присоединением заявки ¹

Приоритет

Кл. 81е, 1

81е, 2

81е, 4

МПК В 65g

В 65g

В 65g

УДК 621.867.23(088.8) Комитет па делам изобретений и открытий при Совете Министров

СССР

Опубликовано 12.1Х.1966. Бюллетень № 18

Дата опубликования описания 17.Х.1966

Автор изобретения

Ю. С. Пухов

Заявитель

ЛЕНТА ДЛЯ ЛЕНТОЧНО-КАНАТНОГО КОНВЕЙЕРА

Известны ленты для ленточно-канатного конвейера с поперечными пружинящими стальными стержнями, смонтированными между верхней и нижней тканевыми прокладками, и с боковыми резиновыми приливами, имеющими клиновидные канавки для опоры на тяговые канаты.

Особенность описываемой ленты состоит в том, что верхняя прокладка с обкладкой со стороны рабочей поверхности ленты огибает по трем граням каждый стержень, образуя ребристую рабочую поверхность ленты. Стержни имеют квадратное сечение.

Такое выполнение ленты снижает ее вес.

На фиг. 1 изображена предлагаемая лента; на фиг. 2 — разрез по А-„4 на фиг. 1; на фиг.

3 — разрез по Б-Б на фиг. 1.

Лента имеет поперечные пружинящие стержни 1 квадратного сечения, расположенные между верхней 2 и нижней 8 тканевыми прокладками с обкладкой, Лента снабжена боковыми резиновыми приливами 4 с клиновидными канавками, с помощью которых она опирается на тяговые канаты б.

Верхняя прокладка с обкладкой со стороны рабочей поверхности ленты огибает по трем граням каждый стержень, образуя ребристую рабочую поверхность ленты. Выступы поверхности б предохраняют транспортируемый материал от скатывания в случае установки конвейера под углом.

Предмет изобретения

Лента для ленточно-канатного конвейера с поперечными пружинящими стальными стержнями, смонтированными между верхней и

15 нижней тканевыми прокладками, и с боковыми резиновыми приливами, имеющими клиновидные канавки для опоры на тяговые канаты, отличающаяся тем, что, с целью снижения веса ленты, верхняя прокладка с обкладкой со

20 стороны рабочей поверхности ленты огибает по трем граням каждый стержень, образуя ребристую рабочую поверхность ленты.

186326

А-А

Фиг.,3
