Реферат

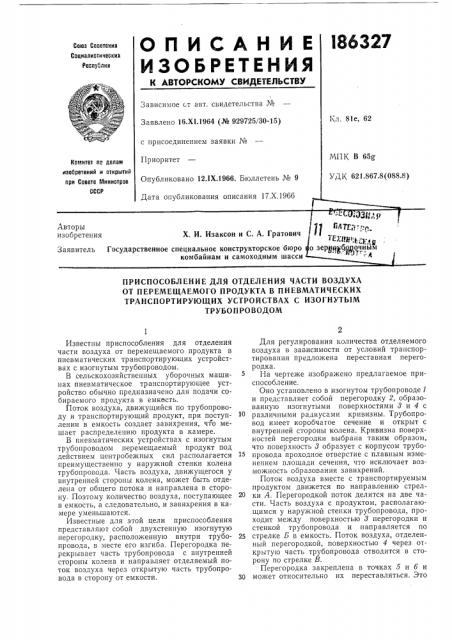

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое ст авт. сьидетельства №

Кл. 81е, 62

Заявлено 16.Х1.1964 (№ 929725/30-15) с присоединением заявки №

Приоритет

Опубликовано 12.1Х.1966. Бюллетень № 9

Дата опубликования описания 17.Х.19бб

МПК В 65g

УДК 621.867.8(088.8) Комитет по делам иаооретений и открытий при Совете Министров

СССР

"ЭЗИЛ т

ТЕПЦР.;I, I, зеруд фщ очным " Л

Авторы изобретения

Х. И. Изаксон и С. А. Гратович

Заявитель Государственное специальное конструкторское бюро о комбайнам и самоходным шасси

ПРИСПОСОБЛЕНИЕ ДЛЯ ОТДЕЛЕНИЯ ЧАСТИ ВОЗДУХА

ОТ ПЕРЕМЕЩАЕМОГО ПРОДУКТА В ПНЕВМАТИЧЕСКИХ

ТРАНСПОРТИРУЮЩИХ УСТРОЙСТВАХ С ИЗОГНУТЫМ

ТРУБОПРОВОДОМ

Известны приспособления для отделения части воздуха от перемещаемого продукта в пневматических транспортирующих устройствах с изогнутым трубопроводом.

В сельскохозяйственных уборочных машинах пневматическое транспортирующее устройство обычно предназначено для подачи собираемого продукта в емкость.

Поток воздуха, движущийся по трубопроводу и транспортирующий продукт, при поступлении в емкость создает завихрения, что мешает распределению продукта в камере.

В пневматических устройствах с изогнутым трубопроводом перемещаемый продукт под действием центробежных сил располагается преимущественно у наружной стенки колена трубопровода. Часть воздуха, движущегося у внутренней стороны колена, может быть отделена от общего потока и направлена в сторону. Поэтому количество воздуха, поступающее в емкость, а следовательно, и завихрения в камере уменьшаются.

Известные для этой цели приспособления представляют собой двухстенную изогнутую перегородку, расположенную внутри трубопровода, в месте его изгиба. Перегородка перекрывает часть трубопровода с внутренней стороны колена и направляет отделяемый поток воздуха через открытую часть трубопровода в сторону от емкости.

Для регулирования количества отделяемого воздуха в зависимости от условий транспортирования предложена переставная перегородка.

На чертеже изображено предлагаемое приспособление.

Оно установлено в изогнутом трубопроводе 1 и представляет собой перегородку 2, образованную изогнутыми поверхностями 8 и 4 с

10 различными радиусами кривизны. Трубопровод имеет коробчатое сечение и открыт с внутренней стороны колена. Кривизна поверхностей перегородки выбрана таким образом, что поверхность 3 образует с корпусом трубо15 провода проходное отверстие с плавным изменением площади сечения, что исключает возможность образования завихрений.

Поток воздуха вместе с транспортируемым продуктом движется по направлению стрел20 ки А. Перегородкой поток делится на две части. Часть воздуха с продуктом, располагающимся у наружной степки трубопровода, проходит между поверхностью 3 перегородки и стенкой трубопровода и направляется по

25 стрелке Б в емкость. Поток воздуха, отделенный перегородкой, поверхностью 4 через открытую часть трубопровода отводится в сторону по стрелке В.

Перегородка закреплена в точках 5 и б и

З0 может относительно их переставляться. Это

186327

Составитель Й. Зайцев

Редактор T. П. Ларина Техред Г. Е. Петровская Корректоры: А. M. Смак и В. Е. Соколова

Заказ 3033/15 Тираж 1400 Формат бум. 60Х90/з Объем 0,13 изд. л. Подписное

ЦН1 1ИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 позволяет регулировать количество отделяемого воздуха.

Предмет изобретения

Приспособление для отделения части воздуха от перемещаемого продукта в пневматических транспортирующих устройствах с изогнутым трубопроводом, представляющее собой изогнутую двухстенную перегородку, установленную внутри трубопровода, в месте его изгиба, и направляющую отделяемый поток воздуха через открытую часть трубопровода в

S сторону от направления перемещения продукта, отличающееся тем, что, с целью регулирования количества отделяемого воздуха, перегородка выполнена переставной.
