Реферат

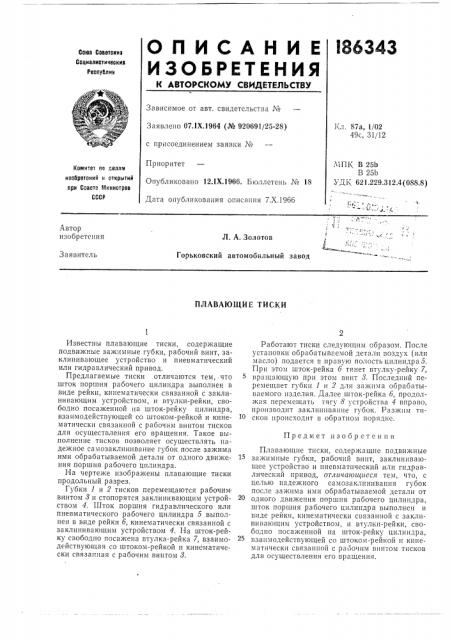

ОЛИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сове Соввтскив

Социалистические

РеспуЬлив

Зависимое от авт. свидетельства ¹

1(л. 87а, 1/02

49с, 31/12

Заявлено 07.1Х.1964 (№ 920691/25-28) Приоритет

Опубликовано 12.1Х.1966. Бюллетень № 18

Дата опубликования описания 7.Х.196б

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Л. А. Золотов

Горьковский автомобильный завод

Заявитель

ПЛАВАЮЩИЕ ТИСКИ

Работают тиски следующим образом. После установки обрабатываемой детали воздух (илп масло) подается в правую полость ци 5.

При этом шток-рейка б тянет втулку-рейку 7, вращающую при этом винт 8. Последний перемещает губки 1 и 2 для зажима обрабатываемого изделия. Далее шток-рейка б, продолжая перемещать тягу 8 устройства 4 вправо, производит заклиниванне губок. Разжпм тисков происходит в обратном порядке.

Предмет изобретения

Плавающие тиски, содержащие подвижные зажимные губки, рабочий винт, заклинпвающее устройство и пневматический или гидравлический привод, отличающиеся тем, что, с целью надежного самозаклинивання губок после зажима ими обрабатываемой детали от одного движения поршня рабочего цилиндра, шток поршня рабочего цилиндра выполнен в виде рейки, кинематически связанной с заклинивающим устройством, и втулки-рейки, свободно посаженной на шток-рейку цилиндра, взаимодействующей со штоком-рейкой и кпнематически связанной с раоочим винтом тисков для осуществления его вращения. с присоединением заявки №

Известны плавающие тиски, содержащие подвижные зажимные губки, рабочий винт, заклинивающее устройство и пневматический или гидравлический привод.

Предлагаемые тиски отличаются тем, . что шток поршня рабочего цилиндра выполнен в виде рейки, кинематически связанной с заклинивающим устройством, и втулки-рейки, свободно посаженной на шток-рейку цилиндра, взаимодействующей со штоком-рейкой и кинематически связанной с рабочим винтом тисков для осуществления его вращения. Такое выполнение тисков позволяет осуществлять надежное самозаклинивание губок после зажима ими обрабатываемой детали от одного движения поршня рабочего цилиндра.

На чертеже изображены плавающие тиски продольный разрез.

Губки 1 и 2 тисков перемещаются рабочим винтом 8 и стопорятся заклинивающим устройством 4. Шток поршня гидравлического или пневматического рабочего цилиндра 5 выполнен в виде рейки б, кинематически связанной с заклинивающим устройством 4. На шток-рейку свободно посажена втулка-рейка 7, взаимодействующая со штоком-рейкой и кинематически связанная с рабочим винтом 8.."1ПК В 25Ь

В 25b

УД1 621.229.312.4(088.8) 186343
