Реферат



I86380

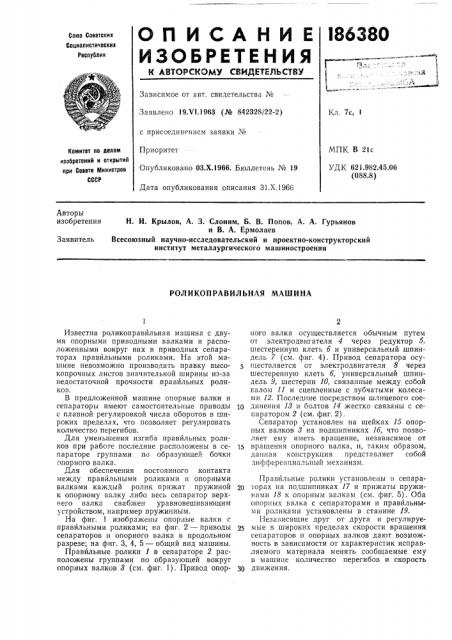

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (=

Зависимое от авт. свидетельства №

Заявлено 19Х1.1963 (Ko 842328/22-2) с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 31.Х.1966

Кл. 7с, 1

МПК В 21с

УДК 621.982.45.06 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Н. И. Крылов, А. 3. Слоним, Б. В. Попов, А. А. Гурьянов и В. А. Ермолаев

Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроения

Заявитель

POJI И КО ПРАВИЛ ЬНАЯ МАШИ НА

Известна роликоправйльная машина с двумя опорными приводными валками и расположенными вокруг них в приводных сепараторах правильными роликами. На этой машине невозможно производить правку высокопрочных листов значительной ширины из-за недостаточной прочности правйльных роликов.

В предложенной машине опорные валки и сепараторы имеют самостоятельные приводы с плавной регулировкой числа оборотов в широких пределах, что позволяет регулировать количество перегибов.

Для уменьшения изгиба правйльных роликов при работе последние расположены в сепараторе группами по образующей бочки опорного валка.

Для обеспечения постоянного контакта между правйльными роликами и опорными валками каждый ролик прижат пружиной к опорному валку либо весь сепаратор верхнего валка снабжен уравновешивающим устройством, например пружинным.

На фиг. 1 изображены опорные валки с правйльными роликами; на фиг. 2 — приводы сепараторов и опорного валка в продольном разрезе; на фиг. 3, 4, 5 — общий вид машины, Правйльные ролики 1 в сепараторе 2 расположены группами по образующей вокруг опорных валков 8 (см. фиг. 1). Привод опорного валка осуществляется обычным путем от электродвигателя 4 через редуктор 5, шестеренную клеть б и универсальный шпиндель 7 (см. фиг. 4). Привод сепаратора осуществляется от электродвигателя 8 через шестеренную клеть б, универсальный шпиндель 9, шестерни 10, связанные между собой валом 11 и сцепленные с зубчатыми колесами 12. Последние посредством шлицевого сое10 динения 18 и болтов 14 жестко связаны с сепаратором 2 (см. фиг. 2).

Сепаратор установлен на шейках 15 опорных валков 8 на подшипниках 1б, что позволяет ему иметь вращение, независимое от

15 вращения опорного валка, и, таким образом, данная конструкция представляет собой дифференциальный механизм.

Правйльные ролики установлены в сепара20 торах на подшипниках 17 и прижаты пружинами 18 к опорным валкам (см. фиг. 5). Оба опорных валка с сепараторами и правйльными роликами установлены в станине 19.

Независящие друг от друга и регулируе25 мые в широких пределах скорости вращения сепараторов и опорных валков дают возможность в зависимости от характеристик исправляемого материала менять сообщаемые ему в машине количество перегибов и скорость

30 движения.

186380

Предмет изобретения

1. Роликоправйльная машина с двумя опорными валками и расположенными вокруг них в сепараторах правйльными роликами, отличающаяся тем, что, с целью получения оегулируемого числа перегибов в каждой точке подвергаемого правке материала, опорные валки и сепараторы. имеют самостоятельные приводы с плавной регулировкой числа оборотов.

2. Машина по п. 1, отличающаяся тем, что, 5 с целью уменьшения изгиба правйльных роликов при работе, последние расположены в сепараторе группами по образующей бочки опорного валка.

Фиг.5
