Реферат

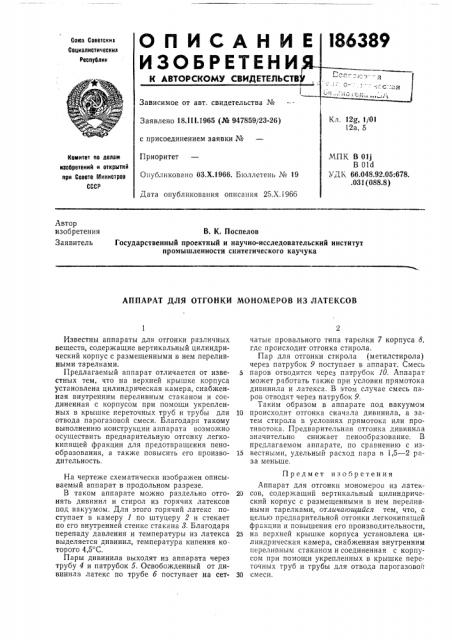

ОПИСАН И

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Сова Соеетскнк

Социалистически»

Республик

Зависимое от авт. свидетельства №

Кл. 12g, 1/01

12а, 5

Заявлено 18Л1!.1965 (М 947859/23-26) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень ¹ 19

Дата опубликования описания 25.Х.1966

МПК В 01j

В Old

УДК 66.048.92.05:678..031 (088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Автор изобретения

Заявитель

В. К. Поспелов

Государственный проектный и научно-исследовательский институт промышленности синтетического каучука

АППАРАТ ДЛЯ ОТГОНКИ МОНОМЕРОВ ИЗ ЛАТЕКСОВ

Известны аппараты для отгонки различных веществ, содержащие вертикальный цилиндрический корпус с размещенными в нем переливными тарелками.

Предлагаемый аппарат отличается от известных тем, что на верхней крышке корпуса установлена цилиндрическая камера, снабженная внутренним переливным стаканом и соединенная с корпусом при помощи укрепленных в крышке переточных труб и трубы для отвода парогазовой смеси. Благодаря такому выполнению конструкции аппарата возможно осуществить предварительную отгонку легкокипящей фракции для предотвращения пенообразования, а также повысить его производительность.

На чертеже схематически изображен описываемый аппарат в продольном разрезе.

В таком аппарате можно раздельно отгонять дивинил и стирол из горячих латексов под вакуумом. Для этого горячий латекс поступает в камеру 1 по штуцеру 2 и стекает по его внутренней стенке стакана 8. Благодаря перепаду давления и температуры из латекса выделяется дивинил, температура кипения ко. тор ого 4,5 С.

Пары дивинила выходят из аппарата через трубу 4 и патрубок б. Освобожденный от дивинила латекс по трубе б поступает на сетчатые провального типа тарелки 7 корпуса В, где происходит отгонка стирола.

Пар для отгонки стирола (метилстирола) через патрубок 9 поступает в аппарат. Смесь

5 паров отводится через патрубок 10. Аппарат может работать также при условии прямотока дивинила и латекса. В этом случае смесь паров отводят через патрубок 9.

Таким образом в аппарате под вакуумом

10 происходит отгонка сначала дивинила, а затем стирола в условиях прямотока или противотока. Предварительная отгонка дивинила значительно снижает пенообразование, В предлагаемом аппарате, по сравнению с из15 вестными, удельный расход пара в 1,5 — 2 раза меньше.

Предмет изобретения

Аппарат для отгонки мономеров из латек20 сов, содержащий вертикальный цилиндрический корпус с размещенными в нем переливными тарелками, отлича(ощийся тем, что, с целью предварительной отгонки легкокипящей фракции и повышения его производительности, 25 на верхней крышке корпуса установлена цилиндрическая камера, снабженная внутренним переливным стаканом и соединенная с корпусом при помощи укрепленных в крышке переточных труб и трубы для отвода парогазовой

30 смеси.

)86389

«7 .б ЛатЕКС

jj l

1,!

1; 1 ! ьт

Д

1 (1

1 wj .1
