Способ получения четырехбромистого титана
Иллюстрации
Реферат
la64I6

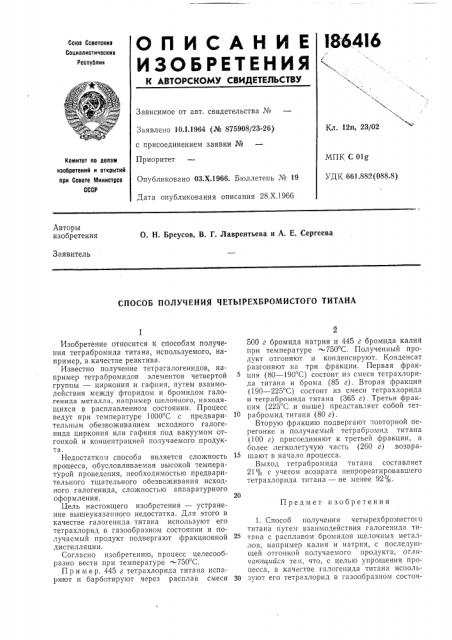

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ к лвтоРскомь свидятельствь
Союз Советскиз
Социалистическиз
Республин
Кл 12п, 23/02
Зависимое от авт. свидетельства №
Заявлено 10.1.1964 (№ 875908/23-26) с присоединением заявки №
Приоритет
МПК С Olg
УДК 661.882(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Опубликовано ОЗ.Х.1966. Бюллетень № 19
Дата опубликования описания 28.Х.1966
Авторы изобретения
О, Н. Бреусов, В. Г. Лаврентьева и А. Е. Сергеева
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ЧЕТЫРЕХБРОМИСТОГО ТИТАНА
Предмет изобретения
Изобретение относится к способам получе. ния тетрабромида титана, используемого, например, в качестве реактива.
Известно получение тетрагалогенидов, нагример тетрабромидов элементов четвертой группы — циркония и гафния, путем взаимодействия между фторидом и бромидом галогенида металла, например щелочного, находящихся в расплавленном состоянии. Процесс ведут при температуре 1000 С с предварительным обезвоживанием исходного галогенида циркония или гафния под вакуумом отгонкой и концентрацией получаемого продукта.
Недостатком способа является сложность процесса, обусловливаемая высокой температурой проведения, необходимостью предварительного тщательного обезвоживания исходного галогенида, сложностью аппаратурного оформления.
Цель настоящего изобретения — устранение вышеуказанного недостатка. Для этого в качестве галогенида титана используют его тетрахлорид в газообразном состоянии и получаемый продукт подвергают фракционной дистилляции.
Согласно изобретению, процесс целесообразно вести при температуре 750 С.
Пример. 445 г тетрахлорида титана испаряют и барботируют через расплав смеси
500 г бромида натрия и 445 г бромида калия при температуре 750 С. Полученный продукт отгоняют и конденсируют. Конденсат разгоняют на три фракции. Первая фракция (80 — 190 С) состоит из смеси тетрахлорида титана и брома (85 г). Вторая фракция (190 — 225 С) состоит из смеси тетрахлорида и тетрабромида титана (365 г). Третья фракция (225 С и выше) представляет собой тет10 рабромид титана (80 г).
Вторую фракцию подвергают повторной перегонке и получаемый тетрабромид титана (100 г) присоединяют к третьей фракции, а более легколетучую часть (260 г) возврашают в начало процесса.
Выход тетрабромида титана составляет
21% с учетом возврата непрореагировавшего тетрахлорида титана — не менее 92%.
1. Способ получения четырехбромистого титана путем взаимодействия галогенида титана с расплавом бромидов щелочных металлов, например калия и натрия, с последующей отгонкой получаемого продукта, отличаюи(ийся тем, что, с целью упрощения процесса, в качестве галогенида титана исполь30 зуют его тетрахлорид в газообразном состоя186416
Со:тавитель В. Забелин.
Редактор Л. Герасимова Техред А. А. Камышникова Корректоры: В. П. Федулова и Е. Ф. Полионова
Заказ 3294/1 Тираж 676 Формат бум. 60X90 /з Объем 0,1 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2. нии и получаемый продукт подвергают фракционной дистилляции, 4
2. Способ по п. 1, отличающийся тем, что процесс ведут при температуре 750 С.
