Реферат



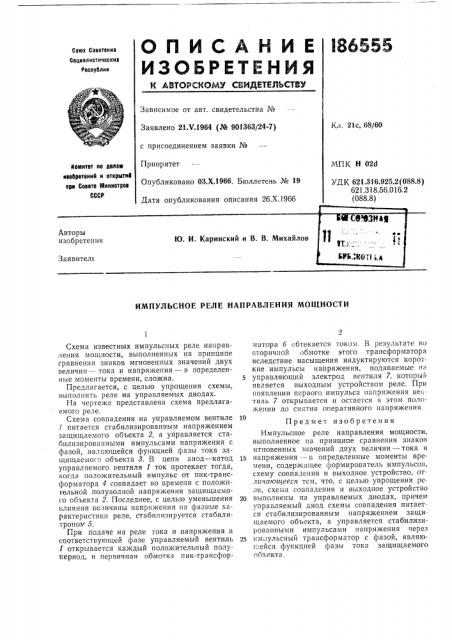

Союз Советвнна

Соцналнстнчсснна

Рвснублнн

Зависимое от авт. свидетельства №

Кл. 2lc, 68/60

Заявлено 21.Ч.1964 (Xo 901363/24-7) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1966. Бюллетень № 19

Дата опубликования описания 26.Х.1966

МПК Н 02d

Il0NMTBT 00 делазз ивобретений M отнрытнЯ арн Совете Министров

СССР

УДК 621.316.925.2 (088.8)

621.318.56.016.2 (088.8) ИМПУЛЬСНОЕ РЕЛЕ НАПРАВЛЕНИЯ МОЩНОСТИ

Схема известных импульсных реле направления мощности, выполненных на принципе сравнения знаков мгновенных значений двух величин — тока и напряжения — в определенные моменты времени, сложна.

Предлагается, с целью упрощения схемы, выполнять реле на управляемых диодах.

На чертеже представлена схема предлагаемого реле.

Схема совпадения на управляемом вентиле

1 питается стабилизированным напряжением защищаемого объекта 2, а управляется стабилизированными импульсами напряжения с фазой, являющейся функцией фазы тока защищаемогО объекта 8. В цепи анод — катод управляемого вентиля I ток протекает тогда, когда положительный импульс от пик-трансформатора 4 совпадает во времени с положительной полуволной напряжения защищаемого объекта 2. Последнее, с целью уменьшения влияния величины напряжения на фазные характеристики реле, стабилизируется стабилитроном Б.

При подаче на реле тока и напряжения в соответствующей разе управляемый вентиль

1 открывается каждый положительный полупериод, и первичная обмотка пик-трансформатора 6 обтекается током. В результате во вторичной обмотке этого трансформатора вследствие насыщения индуктируются короткие импульсы напряжения, подаваемые на

5 управляющий электрод вентиля 7, который является выходным устройством реле. При появлении первого импульса напряжения вентиль 7 открывается и остается в этом положении до снятия оперативного напряжения.

Предмет изобретения

Импульсное реле направления мощности, выполненное па принципе сравнения знаков мгновенных значений двух величин — тока и

15 напряжения — в определенные моменты времени, содержащее формирователь импульсов, схему совпадения и выходное устройство, от.тчаюшееея тем, что, с целью упрощения реле, схема совпадения и выходное устройство

20 выполнены на управляемых диодах, причем управляемый диод схемы совпадения питается стабилизированным напряжением защищаемого объекта, а управляется стабилизированными импульсами напряжения через

25 импульсный трансформатор с фазой, являюн. .ейся функцией фазы тока защищаемого

Ооъекта.
