Способ переработки хлорсодержащей цинковойизгари

Способ переработки хлорсодержащей цинковойизгари

Иллюстрации

Показать все

Реферат

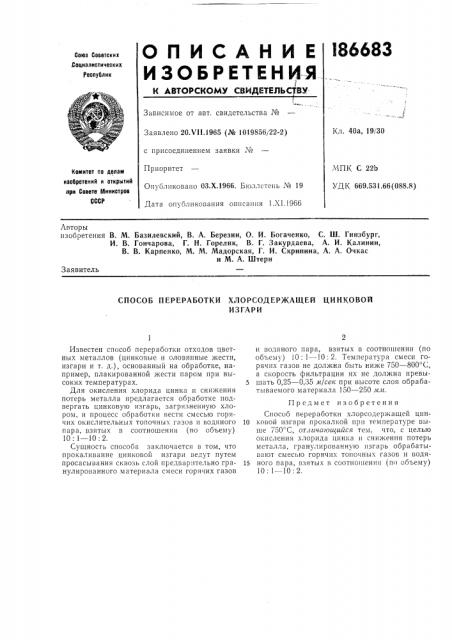

lS

ИЗОБРЕТЕНИЯ .

Союз Советских,Социалистических

Респуйлик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.

Зависимое от авт. свидетельства №

Кл. 40а, 19/30

Заявлено 20Х11.1965 (№ 1019856/22-2) с присоединением заявки №

Приоритет.ЧПК С 22Ь

УДК 669.531.66(088.8) Комитет по делам изооретений и открытий при Совете Министров

QCCP

Опубликовано ОЗ.Х.1966. Бюллетень ¹ 19

Дата опубликования описания 1.Х1.1966

Авторы изобретения В. М, Базилевский, В. А, Березин, О. И. Богаченко, С. Ш. Гинзбург, И. В. Гончарова, Г. H. Горелик, В. Г. Закурдаева, А. И. Калинин, В. В. Карпенко, М. М. Мадорская, Г. И. Скрипина, А. А. Очкас и М. А. Штерн

Заявитель

СПОСОБ ПЕРЕРАБОТКИ ХЛОРСОДЕРЖАЩЕЙ ЦИНКОВОЙ

ИЗГАРИ

Известен способ переработки отходов цветных металлов (цинковые и оловянные жести, изгари и т. д.), основанный на обработке, например, плакированной жести паром при высоких температурах.

Для окисления хлорида цинка и снижения потерь металла предлагается обработке подвергать цинковую изгарь, загрязненную хлором, и процесс обработки вести смссью горячих окислительных топочных газов и водяного пара, взятых в соотношении (по объему)

10: 1 — 10: 2.

Сущность способа заключается в том, что прокаливание цинковой изгари ведут путем просасывания сквозь слой предварцтельно гранулированного материала смеси горячих газов и водяного пара, взятых в соотношении (по объему) l0: 1 — 10: 2. Температура смеси горячих газов не должна быть нике 750 — 800 С, а скорость фильтрации их не должна превы5 шать 0,25 — 0,35 л /сек при высоте слоя обрабатываемого материала 150 — 250 м.и.

Предмет изобретения

Способ переработки хлорсодержащей цин10 ковой изгари прокалкой при температуре выше 750" С, отличающийся тем, что, с целью окисления хлорида цинка и снижения потерь металла, гранулированную изгарь обрабатывают смесью горячих топочных газов и водя15 ного пара, взятых в соотношении (по объему)

10: 1 — 10: 2.
