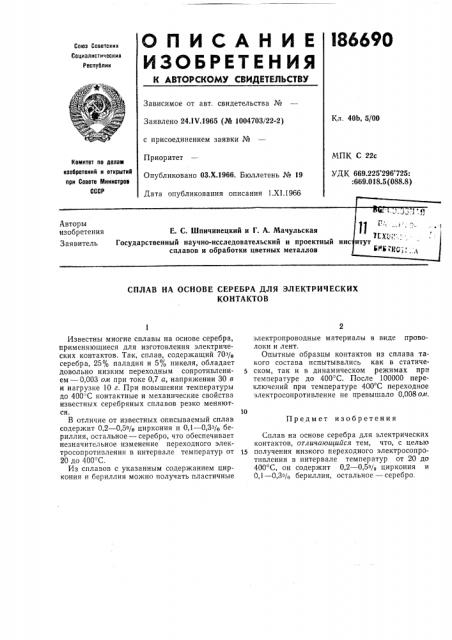

О П И С А Н И Е l86690

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24.IV.1965 (¹ 1004703/22-2) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 1.XI.1966

Кл. 40Ь, 5/00

МПК С 22с

УДК 669.225 296 725:

:669,018.5 (088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

СПЛАВ НА ОСНОВЕ СЕРЕБРА ДЛЯ ЭЛЕКТРИЧЕСКИХ

КОНТАКТОВ

Предмет изобретения

Известны многие сплавы на основе серебра, применяющиеся для изготовления электрических контактов. Так, сплав, содержащий 70р/р серебра, 25% паладия и 57р никеля, обладает довольно низким переходным сопротивлением — 0,003 ом при токе 0,7 а, напряжении 30 в и нагрузке 10 г. При повышении температуры до 400 С контактные и механические свойства известных серебряных сплавов резко меняются.

В отличие от известных описываемый сплав содержит 0,2 — 0,5р/р циркония и 0,1 — 0,3>/р бериллия, остальное — серебро, что обеспечивает незначительное изменение переходного электросопротивления в интервале температур от

20 до 400 С.

Из сплавов с указанным содержанием циркония и бериллия можно получать пластичные электропроводные материалы в виде проволоки и лент.

Опытные образцы контактов из сплава такого состава испытывались как в статическом, так и в динамическом режимах пр > температуре до 400 С. После 100000 переключений при температуре 400 С переходное электросопротивление не превышало 0,008ол.

Сплав на основе серебра для электрических контактов, отличающийся тем, что, с целью

1S получения низкого переходного электросопротнвления в интервале температур от 20 до

400 С, он содержит 0,2 — 0,5% циркония и

0,1 — 0,3% áåpèëëèÿ, остальное — серебро.
