Магнитотекстурованный сплав на железо- кобальт-никелевой основе
Патент 186698
Классы МПК
Магнитотекстурованный сплав на железо- кобальт-никелевой основе
Иллюстрации
Реферат

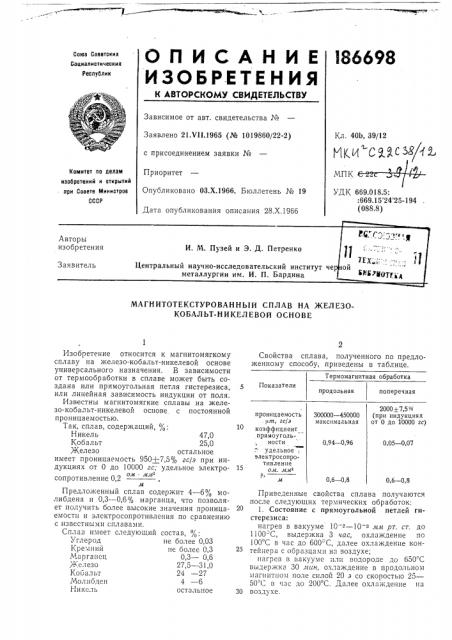

I86 698
ОПИСАН ИЕ
ИЗОЬЕЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 21 VII.1965 (№ 1019860/22-2) Кл. 40b, 39/12 щи "с ус м/
МПК с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х.1966. Бюллетень № 19
Дата опубликования описания 28.Х.1966
Комитет по делам изобретений и открытий при Совете М и н и строе
СССР
УДК 669.018.5:
: 669.15 24 25-1 94 (088,8) МАГНИТОТЕКСТУРОВАННЫЙ СПЛАВ НА ЖЕЛЕЗОКОБАЛЬТ-НИКЕЛЕВОЙ ОСНОВЕ
Термомагнитная обработка
Показатели поперечная продольная
2000 7,5 т о (при индукциях от 0 до 10000 гс) 300000 — 450000 максимальная проницаемость. балт, гс/э коэффициент прямоугольности — удельное, электросопротивление олс. лтя о, М
0,05 — 0,07
0,94 — 0,96
0,6 — 0,8
0,6 — 0,8
Изобретение относится к магнитомягкому сплаву на железо-кобальт-никелевой основе универсального назначения. B зависимости от термообработки B сплаве может быть создана или прямоугольная петля гистерезиса, 5 или линейная зависимость индукции от поля.
Известны магнитомягкие сплавы на железо-кобальт-никелевой основе с постоянной проницаемостью.
Так, сплав, содержащий, %: 10
Никель 47,0
Кобальт 25,0
Железо остальное имеет проницаемость 950+7,5% гс/э при индукциях от 0 до 10000 гс; удельное электро- 15 ом лтм" сопротивление 0,2
Предложенный сплав содержит 4 — 6% молибдена и 0,3 — 0,6% марганца, что позволяет получить более высокие значения проница- 20 емости и элсктросопротивления по сравнению с известными сплавами.
Сплав имеет следующий состав, %;
Углерод не более 0,03
Кремний ие более 0,3
Марганец 0,3 — 0,6
Железо 27,5 — 31,0
Кобальт 24 — 27
Моли оден 4 — 6
Никель остальное 30
Свойства сплава, полученного по предложенному способу, приведены в таблице.
Приведенные свойства сплава получаются после следующих термических обработок:
1. Состояние с прямоугольной петлей r»стерезиса: нагрев в вакууме 10 - — 10 з мм рт. ст. до
1100оС, выдержка 3 час, охлаждение по
100 С в час до 600оС, далее охлаждение контейнера с образцами на воздухе; нагрев в вакууме или водороде до 650 С выдержка 30 лин, охлаждение в продольном магнитном поле силой 20 э со скоростью 25—
50 (в час до 200 С. Далее охлаждение иа воздухе.
186698
Предмет изобретения
Составитель Т. Стомахина
Техред Т. Il. Курнлко Корректор Т. В. Муллнна
Редактор Э, Шнбаева
Заказ 3389)19 Тираж 900 Формат бум. 60X90 /8 Объем 0,13 изд. л. Подписное
ЦНИИП11 Комитета по делам изобретений н открь тнй при Совете Министров СССР
Москва, Центр, пр. Серова, д, 4
Типография, пр. Саг унс ва, 2
2. Состояние с линейной зависимостью индукции от поля: режим термической обработки по п. 1, но вместо продольного необходимо поперечное магнитное поле силой в несколько тысяч эрстед.
Магнитотекстурованный сплав на железо- 10 кобальт-никелевой основе, отличающийся тем,. что, с целью сочетания в нем повышен4 ных магнитных и электрических свойств, получения прямоугольной петли гистерезиса или линейной зависимости индукции от поля в интервале индукций от 0 до 10000 гс, он имеет следующий химический состав, %:
Углерод не более 0,03
Кремний не более 0,3
Марганец 0,3 — 0,6 железо 27,5 — 31,0
Кобальт 24 — 27
Молибден 4 — 6
Никель остальное
