Реферат

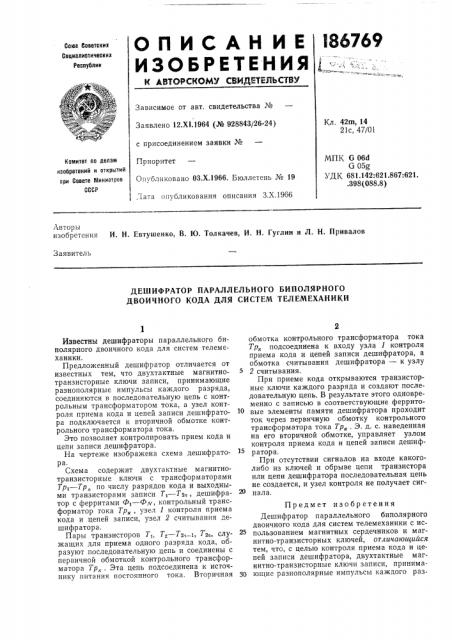

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Х1 1964 (№ 928843/26-24) Кл. 42m, 14

21с, 47/01 с присоединением заявки №

Приоритет

МПК G 066

G 05g

УДК 681.142:621.867:621..398 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Лата опубликования описания З.Х.1966

Авторы изобретения И. Н. Евтушенко, В. 10. Толкачев, И. Н. Гуглин и Л. H. Привалов

Заявитель

ДЕШИФРАТОР ПАРАЛЛЕЛЬНОГО БИПОЛЯРНОГО

ДВОИЧНОГО КОДА ДЛЯ СИСТЕМ ТЕЛЕМЕХАНИКИ

Известны дешифраторы параллельного биполярного двоичного кода для систем телемеханики.

Предложенный дешифратор отличается от известных тем, что двухтактные магнитнотранзисторные ключи записи, принимающие разнополярные импульсы каждого разряда, соединяются в последовательную цепь с контрольным трансформатором тока, а узел контроля приема кода и цепей записи дешифратора подключается к вторичной обмотке контрольного трансформатора тока.

Это позволяет контролировать прием кода и цепи записи дешифратора, На чертеже изображена схема дешифратора.

Схема содержит двухтактные магнитнотранзисторные ключи с трансформаторами

Тр,— Тр„по числу разрядов кода и выходными транзисторами записи Т,— Тс„, дешифратор с ферритами Ф1 — Фл, контрольный трансформатор тока Тр„, узел 1 контроля приема кода и цепей записи, узел 2 считывания дешифратора.

Пары транзисторов Т,, Тв — Та, i, Та„служащих для приема одного разряда кода, образуют последовательную цепь и соединены с первичной обмоткой контрольного трансформатора Тр, . Эта цепь подсоединена к источнику питания постоянного тока. Вторичная обмотка контрольного трансформатора тока

Тр» подсоединена к входу узла 1 контроля приема кода и цепей записи дешифратора, а обмотка считывания дешифратора — к узлу

2 считывания.

При приеме кода открываются транзисторные ключи каждого разряда и создают последовательную цепь. В результате этого одновременно с записью в соответствующие ферритовые элементы памяти дешифратора проходит ток через первичную обмотку контрольного трансформатора тока Тр» . Э. д. с. наведенная на его вторичной обмотке, управляет узлом контроля приема кода и цепей записи дешифратора.

При отсутствии сигналов на входе какоголибо из ключей и обрыве цепи транзистора или цепи дешифратора последовательная цепь не создается, и узел контроля не получает сигнала.

Предмет изобретения

Дешифратор параллельного биполярного двоичного кода для систем телемеханики с использованием магнитных сердечников и магнитно-транзисторных ключей, отличающиися тем, что, с целью контроля приема кода и цепей записи дешифратора, двухтактные магнитно-транзисторные ключи записи, принима30 ющие разнополярные импульсы каждого раз186769

Составитель Т. И. Лебедева

Техред Т. П. Курилко Корректоры: Л. Е. Марискч и С. Н. Соколова

Редактор Л. А. Утехина

Заказ 3383/8 Тираж 3350 Формат бум. 60+90 /з Объем 0,13 изд. л. Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 ряда, соединены в последовательную цепь с первичной обмоткой контрольного трансформатора тока, а узел кОнгроля приема кода и цепей записи дешифратора подключен к вторичной обмотке контрольного трансформатора тока.
