Реферат

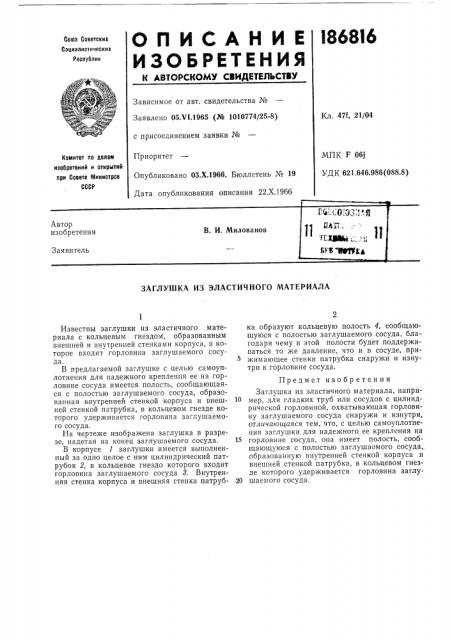

I86816

OnИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиа

Республик

Зависимое от авт. свидетельства №

Заявлено 05.VI.1965 (№ 1010774/25-8) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 22.Х.1966

Кл. 47f, 21/04

Комитет по делам изобретений и открытий при Совете Мииистров

СССР

МПК F 06j

УДК 621.646.986(088.8) ЗАГЛУШКА ИЗ ЭЛАСТИЧНОГО МАТЕРИАЛА

Известны заглушки из эластичного материала с кольцевым гнездом, образованным внешней и внутренней стенками корпуса, в которое входит горловина заглушаемого сосуда.

В предлагаемой заглушке с целью самоуплотнения для надежного крепления ее на горловине сосуда имеется полость, сообщающаяся с полостью заглушаемого сосуда, образованная внутренней стенкой корпуса и внешней стенкой патрубка, в кольцевом гнезде которого удерживается горловина заглушаемого сосуда.

На чертеже изображена заглушка в разрезе, надетая на конец заглушаемого сосуда.

В корпусе 1 заглушки имеется выполненный за одно целое с ним цилиндрический патрубок 2, в кольцевое гнездо которого входит горловина заглушаемого сосуда 3. Внутренняя стенка корпуса и внешняя стенка патрубка образуют кольцевую полость 4, сообщающуюся с полостью заглушаемого сосуда, бла-: годаря чему в этой полости будет поддерживаться то же давление, что и в сосуде, прижимающее стенки патрубка снаружи и изнутри к горловине сосуда.

Предмет изобретения

Заглушка из эластичного материала, напри10 мер, для гладких труб или сосудов с цилиндрической горловиной, охватывающая горловину заглушаемого сосуда снаружи и изнутри, отличающаяся тем, что, с целью самоуплотнения заглушки для надежного ее крепления на

15 горловине сосуда, она имеет полость, сообщающуюся с полостью заглушаемого сосуда,, образованную внутренней стенкой корпуса и внешней стенкой патрубка, в кольцевом гнезде которого удерживается горловина заглу20 шаемого сосуда.

186816

Составитель И. Петербургская

Редактор Т. В. Данилова Техред Т. П. Курилко Корректоры: В. В. Крылова и О. Б. Тюрина

Заказ 3276!14 Тирагк 1400 Формат бум, 60Х90 /з Объем 0,1 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCI

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2
