Реферат



l86820

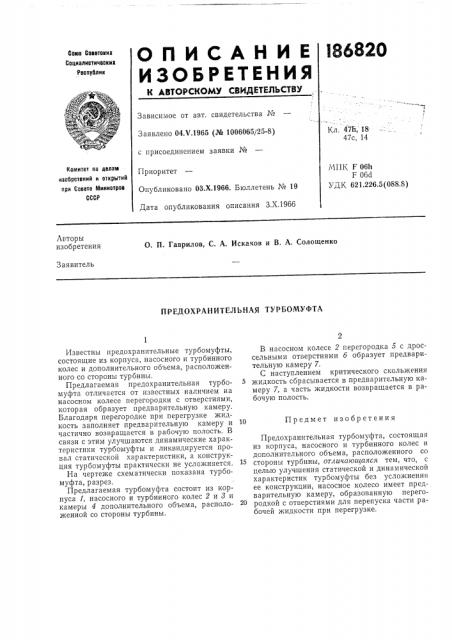

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сова Соввтокик

Социалиотическик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 47h, 18

47с, 14

Заявлено 04.Ч.1965 (№ 1006065/25-8) с присоединением заявки №

Комитет пс делам изобретений и открытий при Совете Министров

СССР

МПК F 06h

F Обй

УДК 621.226.5(088.8) Приоритет

Опубликовано 03.Х.1966. Бюллетень № 19

Дата опубликования описания З.Х,19бб

Авторы изобретения

О. П. Гаврилов, С. А. Искаков и В, А. Солощенко

Заявитель

П Р ЕДОХРАН И ТЕЛ Ь НАЯ ТУР БОМУФТА

Известны предохранительные турбомуфты, состоящие из корпуса, насосного и турбинного колес и дополнительного объема, расположенного со стороны турбины.

Предлагаемая предохранительная турбомуфта отличается от известных наличием на насосном колесе перегородки с отверстиями, которая образует предварительную камеру.

Благодаря перегородке при перегрузке жидкость заполняет предварительную камеру и частично возвращается в рабочую полость. В связи с этим улучшаются динамические характеристики турбомуфты и ликвидируется провал статической характеристики, а конструкция турбомуфты практически не усложняется.

На чертеже схематически показана турбомуфта, разрез.

Предлагаемая турбомуфта состоит из корпуса 1, насосного и турбинного колес 2 и 8 и камеры 4 дополнительного объема, расположенной со стороны турбины.

В насосном колесе 2 перегородка 5 с дроссельными отверстиями б образует предварительную камеру 7.

С наступлением критического скольжения жидкость сбрасывается в предварительную камеру 7, а часть жидкости возвращается в рабочую полость

10 Предмет изобретения

Предохранительная турбомуфта, состоящая из корпуса, насосного и турбинного колес и дополнительного объема, расположенного со

1 стороны турбины, отличающаяся тем, что, с целью улучшения статической и динамической характеристик турбомуфты без усложнения ее конструкции, насосное колесо имеет предварительную камеру, образованную перегородкой с отверстиями для перепуска части рабочей жидкости при перегрузке.
