Способ электролитического железнения
Иллюстрации
Реферат

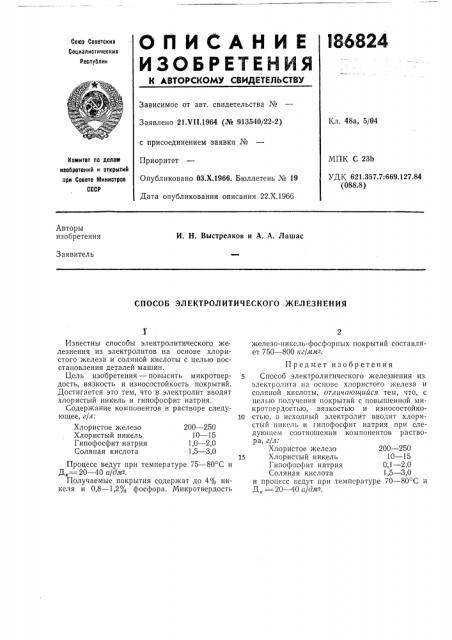

I86824
on eAH E
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскиз
Социалистически з
Республик
Зависимое от авт, свидетельства №
Заявлено 21.VI I.1964 (№ 913540/22-2) с присоединением заявки №
Приоритет
Опубликовано ОЗ.Х.1966. Бюллетень № 19
Дата опубликования описания 22.Х.1966
Кл. 48а, 5/04
МПК С 23b
УДК 621.357.7:669.127.84 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
И. Н. Выстрелков и А. A. Лашас
Заявитель
СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ЖЕЛЕЗНЕНИЯ
200 †2
10 — 15
1,0 — 2,0
1,5 — 3,0
Известны способы электролитического железнения из электролитов на основе хлористого железа и соляной кислоты с целью восстановления деталей машин.
Цель изобретения — повысить микротвердость, вязкость и износостойкость покрытий.
Достигается это тем, что в электролит вводят хлористый никель и гипофосфит натрия.
Содержание компонентов в растворе следуюгцее, г/л:
Хлористое железо
Хлористый никель
Гипофосфит натрия
Соляная кислота
Процесс ведут при температуре 75 — 80С С и
Д,= 20 — 40 а/дм- .
Получаемые покрытия содержат до 4% никеля и 0,8 — 1,2% фосфора. Микротвердость железо-никель-фосфорных покрытий составляет 750 — 800 кг/мм- .
Предмет изобретения
5 Способ электролитического железнения из электролита на основе хлористого железа и соляной кислоты, отличающийся тем, что, с целью получения покрытий с повышенной микротвердостью, вязкостью и износостойко10 стью, в исходный электролит вводят хлористый никель и гипофосфит натрия при следующем соотношении компонентов раствора, г/л:
Хлористое железо 200 †2
15 Хлористый никель 10 — 15
Гипофосфит натрия 0,1 — 2,0
Соляная кислота 1,5 — 3,0 и процесс ведут при температуре 70 — 80 C»
Д, =20 — 40 а/дм-.
