Гидравлический привод для дробилки

Гидравлический привод для дробилки

Иллюстрации

Показать все

Реферат



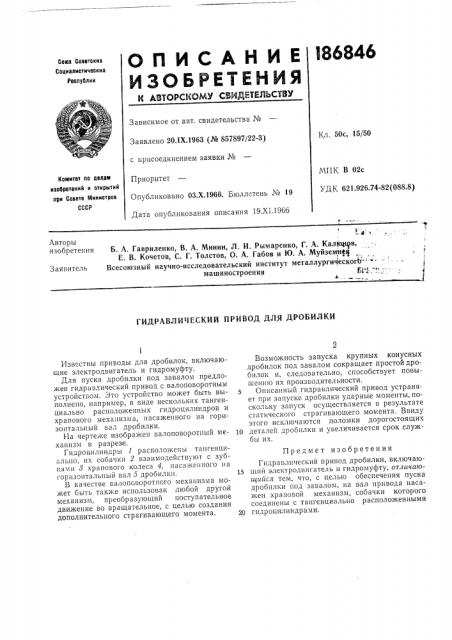

Goes Советскик

Ссцизлистических

РеспуЬлик

Зависимое от авт. свидетельства №

К т 50с 15/50

Заявлено 20.1Х.1963 (№ 857897/22-3) с присоединением заявки №

Приоритет

Опубликовано 03,Х.1966. Бюллетень № 19

Дата опубликования описания 19.Х1.19бб

МПК В 02с

УДК 621.926.74-82(088.8) Комитет по цепам изоЬретений и открытий при Совете Министров

СССР

l е

Б. А, Гавриленко, В. A. Минин, Л. И, Рымаренко, Г. А. Kaaioyqa, Е. В. Кочетов, С. Г. Толстов, О. А. Габов и Ю. А. Муйземтт ф

Всесоюзный научно-исследовательский институт металлургического -» машиностроения f ð"

Авторы изобретения

Заявитель

ГИДРАВЛИЧЕСКИЙ ПРИВОД ДЛЯ ДРОБИЛКИ

Известны приводы для дробилок, включающие электродвигатель и гидромуфту.

Для пуска дробилки под завалом предложен гидравлический привод с валоповоротным устройством. Это устройство может быть выполнено, например, в виде нескольких тангенциально расположенных гидроцилиндров и храпового механизма, насаженного на Горизонтальный вал дробилки.

На чертеже изображен валоповоротпый механизм в разрезе.

Гидроцилиндры 1 расположены тангенциально, их собачки 2 взаимодействуют с зубцами 8 храпового колеса 4, насаженного на горизонтальный вал 5 дробилки.

В качестве валоповоротпого механизма может быть также использован любой другой механизм, преобразующий поступательное движение во вращательное, с целью создания дополнительного страгивающего момента.

Возможность запуска крупных конусных дробилок под завалом сокращает простой дробилок и, следовательно, способствует повышению их производительности.

Описанный гидравлический привод устраняет при запуске дробилки ударные моменты, поскольку запуск осуществляется в результате статического страгивающего момента. Ввиду этого исключаются поломки дорогостоящих

10 деталей дрооилки и увеличивается срок службы их.

Предмет изобретения

Гидравлический привод дробилки, включаю15 щий электродвигатель и гидромуфту, отличаюи ийся тем, что, с целью обеспечения пуска дробилки под завалом, на вал привода насажен храповой механизм, собачки которого соединены с тангенциально расположенными

20 гидроцилиндрами.

186840

Составитель Е. Кулакова

Техред T. П. Курилко

Корректор С. М. Белугин»

Редактор И. Г. Карпас

Типография, кр. Сапунова, 2

Заказ 3285/8 Тираж 900 Формат бум. 60X90 /â Объем 0,13 изд. л, Подписное

ЦНИ14Г1Р1 Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
