Реферат

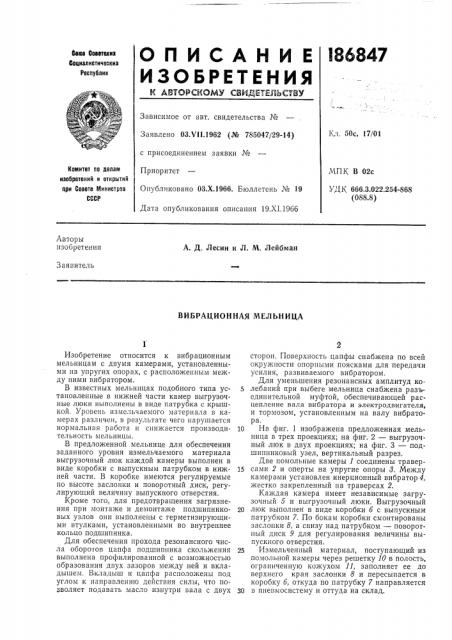

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСИОМУ СВНДЕТЕДЬСТВУ

Веаа Соеетениа

Социалиотичеониа

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.И1.1962 (Ko 785047/29-14) с присоединением заявки ¹

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 19.XI.19áá

Кл. 50с, 17/01

Комитет по делам изобретений и открытий ори Сонете Миниотрое

СССР

МПК В 02с

УДК 666,3.022,254-868 (088.8) Авторы изобретения

A. Д. Лесин и Л. М. Лейбман

Заявитель

ВИБРАЦИОННАЯ МЕЛЬНИЦА

Изобретение относится к вибрационным мельницам с двумя камерами, установленными на упругих опорах, с расположенным между ними вибратором.

В известных мельницах подобного типа установленные в нижней части камер выгрузочные люки выполнены в виде патрубка с крышкой. Уровень измельчаемого материала в камерах различен, в результате чего нарушается нормальная работа и снижается производительность мельницы.

В предложенной мельнице для обеспечения заданного уровня измельчаемого материала выгрузочный люк каждой камеры выполнен в виде коробки с выпускным патрубком в нижней части. В коробке имеются регулируемые по высоте заслонки и поворотный диск, регулирующий величину выпускного отверстия.

Кроме того, для предотвращения загрязнения при монтаже и демонтаже подшипниковых узлов они выполнены с герметизирующими втулками, установленными во внутреннее кольцо подшипника.

Для обеспечения прохода резонансного числа оборотов цапфа подшипника скольжения выполнена профилированной с возможностью образования двух зазоров между ней и вкладышем. Вкладыш и цапфа расположены под углом к направлению действия силы, что позволяет подавать масло изнутри вала с двух

2 сторон. Поверхность цапфы снабжена по всей окружности опорными поясками для передачи усилия, развиваемого вибратором.

Для уменьшения резонансных амплитуд ко5 лебаний при выбеге мельница снабжена разьединительной муфтой, обеспечивающей расцепление вала вибратора и электродвигателя, и тормозом, установленным на валу вибратор а.

1о На фиг. 1 изображена предложенная мельница в трех проекциях; на фиг. 2 — выгрузочный люк в двух проекциях; на фиг. 3 — подшипниковый узел, вертикальный разрез.

Две помольные камеры 1 соединены травер15 сами 2 и оперты на упругие опоры 8. Между камерами установлен инерционный вибратор 4, жестко закрепленный на траверсах 2.

Каждая камера имеет независимые загрузочный б и выгрузочный люки. Выгрузочный

2о люк выполнен в виде коробки б с выпускным патрубком 7. По бокам коробки смонтированы заслонки 8, а снизу над патрубком — поворотный диск 9 для регулирования величины выпускного отверстия.

25 Измельченный материал, поступающий из помольной камеры через решетку 10 в полость, ограниченную кожухом 11, заполняет ее до верхнего края заслонки 8 и пересыпается в коробку б, откуда по патрубку 7 направляется

ЗО в пневмосистему и оттуда на склад.

f86847

Для разгрузки мельницы, а также для предотвращения забивания кожуха 11 слежавшимся измельченным материалом выполнено отверстие 12, перекрытое поворотным диском 9 с отверстием, диаметр которого равен диаметру отверстия 12. . Для уменьшения резонансной амплитуды колебаний муфта И разъединяет при остановке ротор электродвигателя и промежуточный вал 14. Одновременно включается тормоз 15.

Подшипниковые узлы 16 вибратора выполнены автономными, что позволяет собирать их вне мельницы и устанавливать без нарушения герметизации. Узлы состоят из корпуса 17 и подшипника 18, во внутреннем кольце которого установлены герметизирующие втулки 19.

В узлах могут применяться как подшипники качения, так и подшипники скольжения.

Учитывая, что вектор нагрузки вращается при постоянном числе оборотов вместе с валом и при проходе машиной резонансного числа оборотов изменяет направление на 180, для подшипников скольжения следует иметь специальный профиль шейки вала. Характерной особенностью профиля является двухсторонний подвод смазки через вал и наличие достаточно развитых опорных поясков.

Предмет изобретения

1. Вибрационная мельница с двумя камерами на упругих опорах и одним расположенным между камерами вибратором, отличающаяся тем, что, с целью поддержания заданного уровня измельчаемого материала в выгрузочных люках, они выполнены в виде ко5 робки с выпускным патрубком в ее нижней части, боковыми, регулируемыми по высоте заслонками и поворотным диском, регулирующим величину выпускного отверстия.

2. Мельница по п. 1, отличающаяся тем, что, 10 с целью предотвращения загрязнения подшипниковых узлов, они выполнены с установленными во внутреннее кольцо подшипника герметизирующими втулками.

3. Мельница по пп. 1 и 2, отличающаяся

15 тем, что, с целью прохода резонансного числа оборотов, цапфа подшипника скольжения выполнена проф илированной с возможностью образования двух зазоров между цапфой и вкладышем, расположенных под углом к на20 правлению действия силы и обеспечивающих подачу масла изнутри вала с двух сторон, и снабжена на поверхности по всей окружности опорными поясами для передачи усилия, развиваемого вибратором.

2s 4. Мельница по пп, 1, 2 и 3, отличающаяся тем, что, с целью уменьшения резонансных амплитуд колебаний при выбеге мельницы, она снабжена разъединительной муфтой, обеспечивающей расцепление вала вибратора

ЗО и электродвигателя, и тормозом, установленным на валу вибратора.

186847 2 юг Z
