Реферат

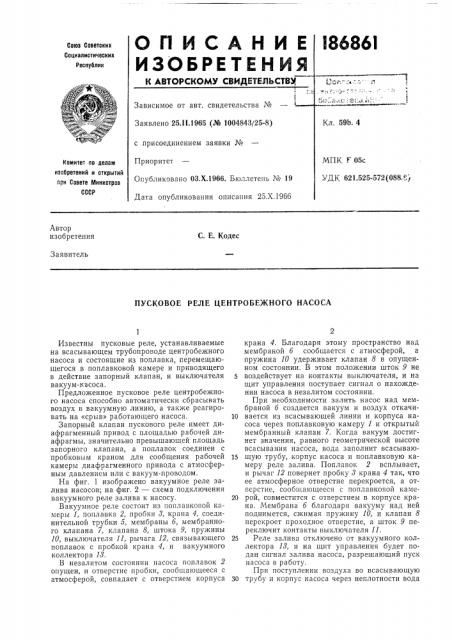

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ)(Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.II.1965 (№ 1004843/25-8) с присоединением заявки №

Приоритет

Опубликовано 03.Х.1966. Бюллетень ¹ 19

Дата опубликования описапия 25.Х.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

С. E. Кодес

Заявитель

ПУСКОВОЕ РЕЛЕ ЦЕНТРОБЕЖНОГО НАСОСА

Известны пусковые реле, устанавливаемые на всасывающем трубопроводе центробежного насоса и состоящие из поплавка, перемещающегося в поплавковой камере и приводящего в действие запорный клапан, и выключателя вакуум-касоса.

Предложенное пусковое реле центробежного насоса способно автоматически сбрасывать воздух в вакуумную линию, а также реагировать на «срыв» работающего насоса.

Запорный клапан пускового реле имеет диафрагменный привод с площадью рабочей диафрагмы, значительно превышающей площадь запорного клапана, а поплавок соединен с пробковым краном для сообщения рабочей камеры диафрагменного привода с атмосферным давлением или с вакуум-проводом.

На фиг. 1 изображено вакуумное реле залива насосов; на фиг. 2 — схема подключения вакуумного реле залива к насосу.

Вакуумное реле состоит из поплавковой камеры 1, поплавка 2, пробки 8, крана 4, соединительной трубки б, мембраны б, мембранного клапана 7, клапана 8, штока 9, пружины

f0, выключателя 11, рычага 12, связывающего поплавок с пробкой крана 4, и вакуумного коллектора 18.

В незалитом состоянии насоса поплавок 2 опущен, и отверстие пробки, сообщающееся с атмосферой, совпадает с отверстием корпуса крана 4. Благодаря этому пространство над мембраной б сообщается с атмосферой, а пружина 10 удерживает клапан 8 в опущенном состоянии. В этом положении шток 9 не

5 воздействует на контакты выключателя, и на щит управления поступает сигнал о нахождении насоса в незалитом состоянии.

При необходимости залить насос над мембраной б создается вакуум и воздух откачи10 вается из всасывающей линии и корпуса насоса через поплавковую камеру 1 и открытый мембранный клапан 7. Когда вакуум достигнет значения, равного геометрической высоте всасывания насоса, вода заполнит всасываю15 щую трубу, корпус насоса и поплавковую камеру реле залива. Поплавок 2 всплывает, и рычаг 12 повернет пробку 8 крана 4 так, что ее атмосферное отверстие перекроется, а отверстие, сообщающееся с поплавковой каме20 рой, совместится с отверстием в корпусе крана. Мембрана б благодаря вакууму над ней поднимется, сжимая пружину 10, и клапан 8 перекроет проходное отверстие, а шток 9 переключит контакты выключателя 11.

25 Реле залива отключено от вакуумного коллектора 18, и на щит управления будет подан сигнал залива насоса, разрешающий пуск насоса в работу.

При поступлении воздуха во всасывающую

30 трубу и корпус насоса через неплотности вода

186861

15 го будет вытесняться из поплавковой камеры реле залива из-за большой площади открытого внизу сечения камеры и соединения верха камеры с воздушником насоса. Поплавок 2 вновь опустится, что вызовет открытие мембранного клапана 7 и отключение электрического сигнала залива насоса. Откачав воздух, насос вновь возвратится в залитое состояние. После пуска насоса шариковый клапан 14 в воздушном отверстии насоса потоком воды закроется, тем самым верхняя часть поплавковой камеры реле залива останется соединенной только со всасывающими камерами насоса. Из-за разности значений вакуума во всасывающей трубе насоса и его всасывающих камерах и постоянной циркуляции воды через поплавковую камеру реле залива пузырьки воздуха, выделяющиеся из воды во всасывающем трубопроводе и попадающие в поплавковую камеру, скапливаться не будут.

При «срыве» работающего насоса (из-за черезмерной глубины всасывания, высокой температуры воды, отсутствия воды в колодце) удаление пузырьков воздуха из поплавковой камеры 1 реле залива прекратится, и поплавок 2 опустится. На щит управления поступит сигнал незалитости насоса при работающем электродвигателе, т. е. — сигнал «срыва» насоса.

Предмет изобретения

Пусковое реле центробежного насоса, содержащее поплавок, перемещающийся в поплавковой камере в зависимости от давления во всасывающем трубопроводе и приводящий в действие запорный клапан для отсоединения всасывающего трубопровода от вакуумпровода, и выключатель вакуум-насоса, отличающееся тем, что, с целью повышения чувствительности реле к появлению воздуха в центробежном насосе и автоматического сброса его в вакуум-провод, запорный клапан имеет диафрагменный привод с площадью рабочей диафрагмы, значительно превышающей площадь запорного клапана, а поплавок соединен с пробковым краном для сообщения рабочей камеры диафрагменного привода с атмосферным давлением или с вакуум-проводом.

186861

Фиг 7
