Способ пропитки бетонных или железобетонных изделий полимеризующимся материалом

Способ пропитки бетонных или железобетонных изделий полимеризующимся материалом

Иллюстрации

Показать все

Реферат

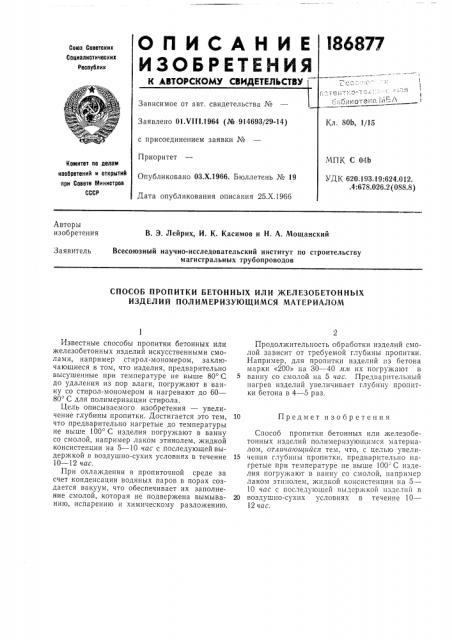

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

l8 6877

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ),=;:;6è и отен Заявлено 01,VII I.1964 (¹ 914693/29-14) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 25.Х.1966

Кл. 80Ь, 1/15

МПК С 04Ь

УД К 620.193. 19:624.012. .4:678.026.2(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Э. Лейрих, И. К. Касимов и Н. А. Мощанский

Всесоюзный научно-исследовательский институт по строительству магистральных трубопроводов

Заявитель

СПОСОБ ПРОПИТКИ БЕТОННЪ|Х ИЛИ ЖЕЛЕЗОБЕТОННЪ|Х

ИЗДЕЛИЙ ПОЛИМЕРИЗУЮ|ЦИМСЯ МАТЕРИАЛОМ

Известные способы пропитки бетонных или железобетонных изделий искусственными смолами, например стирол-мономером, заключающиеся в том, что изделия, предварительно высушенные при температуре не выше 80 С до удаления из пор влаги, погружают в ванну со стирол-мономером и нагревают до 60—

80 С для полимеризации стирола.

Цель описываемого изобретения — увеличение глубины пропитки. Достигается это тем, что предварительно нагретые до температуры не выше 100 С изделия погружают в ванну со смолой, например лаком этинолем, жидкой консистенции на 5 — 10 час с последующей выдержкой в воздушно-сухих условиях в течение

10 — 12 час.

При охлаждении в пропиточной среде за счет конденсации водяных паров в порах создается вакуум, что обеспечивает их заполнение смолой, которая не подвержена вымыванию, испарению и химическому разложению.

Продолжительность обработки изделий смолой зависит от требуемой глубины пропитки.

Например, для пропитки изделий из бетона марки «200» на 30 — 40 лтл их погружают в ванну со смолой на 5 час. Предварительный нагрев изделий увеличивает глубину пропитки бетона в 4 — 5 раз.

10 Предмет изобретения

Способ пропитки бетонных или железобетонных изделий полимеризующимся материалом, отличаюи1ийся тем, что, с целью увели15 чения глубины пропитки. предварительно нагретые при температуре не выше 100= С изделия погружают в ванну со смолой, например лаком этинолем, жидкой консистенции на 5—

10 час с последующей выдержкой изделий в

20 воздушно-сухих условиях в течение 10—

12 час,
