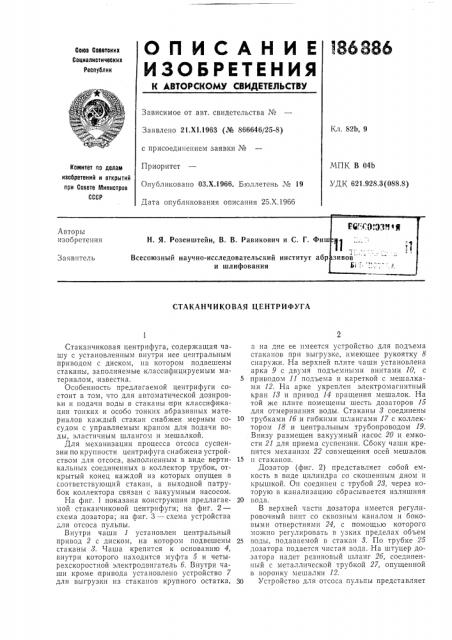

СТАКАНЧИКОВАЯ ЦЕНТРИФУГА

Стаканчиковая центрифуга, содержащая чашу с установленным внутри нее центральным приводом с диском, на котором подвешены стаканы, заполняемые классифицируемым материалом, известна.

Особенность предлагаемой центрифуги состоит в том, что для автоматической дозировки и подачи воды в стаканы при классификации тонких и особо тонких абразивных материалов каждый стак-íснабжен,мерным сосудом с управляемым краном для подачи воды, эластичным шлангом и мешалкой.

Для механизации процесса отсоса суспензии по крупности центрифуга снабжена устройством для отсоса, выполненным в виде вертикальных соединенных в коллектор трубок, открытый конец каждой из которых опущен в соответствующий стакан, а выходной патрубок коллектора связан с вакуумным насосом.

На фиг. 1 показана конструкция предлагаемой стаканчиковой центрифуги; на фиг. 2— схема дозатора; на фиг. 3 — схема устройства для отсоса пульпы.

Внутри чаши 1 установлен центральный привод 2 с диском, на котором подвешены стаканы 3, Чаша крепится к основанию 4, внутри которого находится муфта 5 и четырехскоростной электродвигатель б. Внутри чаши кроме привода установлено устройство 7 для выгрузки из стаканов крупного остатка, а на дне ее имеется устройство для подъема стаканов при выгрузке, имеющее рукоятку 8 снаружи. На верхней плите чаши установлена арка 9 с двумя подъемными винтами 10, с

5 приводом 11 подъема и кареткой с мешалками 12. На арке укреплен электромагнитный кран 13 и привод 14 вращения мешалок. На той же .плите помещены шесть дозаторов 15 для отмеривания воды. Стаканы 3 соединены

10 трубками 1б и гибкими ш.тангами 17 с коллектором 18 и центральным трубопроводом 19.

Внизу размещен вакуумный насос 20 и емкости 21 для приема суспензии. Сбоку чаши крепится механизм 22 совмещения осей мешалок

15 и стаканов.

Дозатор (фиг. 2) представляет собой емкость в виде цилиндра со скошенным дном и крышкой. Ои соединен с трубой 23, через которую в канализацию сбрасывается излишняя

20 вода.

В верхней части дозатора имеется регулировочный винт со сквозным каналом и боковыми отверстиями 24, с помощью которого можно регулировать в узких пределах объем

25 воды, подаваемой в стакан 3. По трубке 25 дозатора подается чистая вода. На штуцер дозатора надет резиновый шланг 2б, соединенный с металлической трубкой 27, опущенной в воронку мешалки 12.

30 Устройство для отсоса пульпы представляет

3 собой вертикальную трубку 28, опущенную в стакан 8 на высоту отсоса. Трубки 28, выведенные из всех стаканов, соединяются в центре диска центрифуги в коллекторе 18. Это соединение осуществляется через трубку lб, гибкий шланг 17 и полую цапфу 29. Коллектор имеет сальник 80. Из центрального трубопровода суспензия подается в воздушный баллон 81, откуда поступает в емкость 21.

Воздушный баллон соединен с вакуумным насосом 20.

Предлагаемая центрифуга работает следующим образом.

Положение стаканов после загрузки их исходным материалом фиксируется по отношению к мешалкам 12. При опускании мешалок срабатывает электромагнитный кран 18, который закрывает проход воды к дозаторам. По мере опускания мешалок уровень воды в резиновых шлангах 2б становится ниже уровня воды в дозаторах 15, и вода начинает поступать в воронки и далее по полому валу мешалок в стаканы центрйфуги. После размешивания суспензии и подъема мешалок электромагнитный кран 18 открывается и вода поступает в дозаторы. Одновременно включается электродвигатель б и начинается классификация частиц по крупности в поле действия центробежных сил. По истечении заданного времени центрифуга автоматически выключается.

Включается вакуумный насос 20, и суспензия по трубке 28, шлангу 17 и трубке lб через коллектор 18 поступает в воздушный баллон

81. При открытии крана 82 суспензия выгружается в емкость 21.

Классификация идет по принципу от мелкого к крупному, т. е. сначала сливаются мелкие

186886 частицы, а затем с уменьшением времени центрифугирования крупность слива увеличивается. По окончании цикла стаканы освобождаются от крупного остатка, производится загрузка новой порции исходного материала, и работа по классификации порошков повторяется в прежнем режиме.

Предлагаемая центрифуга может быть использована при производстве тонких и особо тонких порошков крупностью 0,5 — 0,3 мк, в частности из белого электрокорунда и карбида кремния.

Предмет изобретения

1, Стаканчиковая центрифуга, содержащая чашу с установленным внутри нее центральным приводом с диском, на котором подвешены стаканы, заполняемые классифицируемым

20 материалом, отлича ощаяся тем, что, с целью автоматической дозировки и подачи воды в стаканы при классификации абразивных материалов, каждый стакан снабжен мерным сосудом с управляемым краном для подачи во25 ды, эластичным шлангом, закрепленным в днище сосуда, и мешалкой с полым штоком и воронкой для приема воды из эластичного шланга при опускании мешалки и шланга.

2. Центрифуга по п. 1, отличающаяся тем, 30 что, с целью механизации процесса отсоса суспензии по крупности, центрифуга снабжена устройством для отсоса, выполненным в виде вертикальных, соединенных в коллектор, тру0оК, открытый конец каждой из которых опу35 щен в соответствующий стакан, а выходной патрубок коллектора связан с вакуумным насосом.
