Реферат



I869QQ

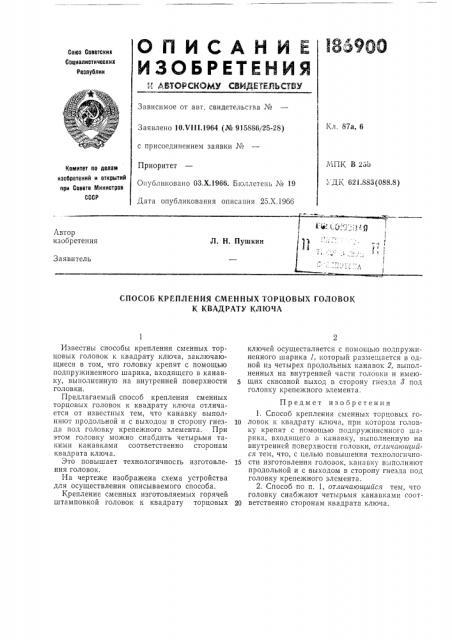

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

l ; АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 8?а, 6

Заявлено 10.VI I 1.1964 (№ 915886/25-28) с присоединением заявки №

Приоритет

Опубликовано ОЗ.Х.1966. Бюллетень № 19

Дата опубликования описания 25.Х,1966

МПК В 254

Комитет по делам изобретений и открытий при Совете Министров

СССР

, ДК 621,883(088.8) 7 г-.

Автор изобретения

I г

Ф

В

Ф

Л. Н. Пушкин

Заявитель

СПОСОБ КРЕПЛЕНИЯ СМЕННЫХ ТОРЦОВЫХ ГОЛОВОК

К КВАДРАТУ КЛЮЧА

Известны способы крепления сменных торцовых головок к квадрату ключа, заключающиеся в том, что головку крепят с помощью подпружиненного шарика, входящего в канавку, выполненную на внутренней поверхности головки.

Предлагаемый способ крепления сменных торцовых головок к квадрату ключа отличается от известных тем, что канавку выполняют продольной и с выходом в сторону гнезда под головку крепежного элемента. При этом головку можно снабдить четырьмя такими канавками соответственно сторонам квадрата ключа.

Зто повышает технологичносгь изготовления головок.

На чертеже изображена схема устройства для осуществления описываемого способа.

Крепление сменных изготовляемых горячей штамповкой головок к квадрату торцовых ключей осуществляется с помощью подпружиненного шарика 1, который разме.цается в одной из четырех продольных канавок 2, выполненных на внутренней части головки и имею5 щих сквозной выход в сторону гнезда 8 под головку крепежного элемента.

Предмет изобретения

1. Способ крепления сменных торцовых го10 ловок к квадрату ключа, при котором головку крепят с помощью подпружиненного шарика, входящего в канавку, выполненную на внутренней поверхности головки, отличагощийся тем, что, с целью повышения технологично15 сти изготовления головок, канавку выполняют продольной и с выходом в сторону гнезда под головку крепежного элемента.

2. Способ по п. 1, отличающийся тем, что головку снабжают четырьмя канавками соот20 ветственно сторонам квадрата ключа.
