Реферат



, Класс 5Ь, 4@gy

85d, 1

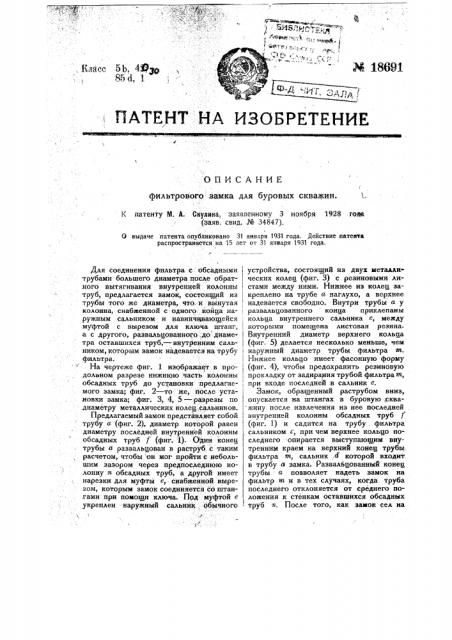

М 18691 ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ фильтрового замка для буровых скважин.

К патенту М. A. Скулина, заявленному 3 ноября 1928 года

{заяв. свид. _#_ 34847).

О выдаче патента опубликовано 31 января 1931 года. Действие патента распространяется на 15 лет от 31 января 1931 года.

Для соединения фильтра с обсадными

-трубами большего диаметра после обратного вытягивания внутренней колонны труб, предлагается замок, состоящий из трубы того же диаметра, что.и вынутая колонна, снабженной с.одного койца на.ружным сальником и навинчцвающейся муфтой с вырезом для ключа штанг, а с другого, развальцованного:до циаме. тра оставшихся труб, †внутренн сальником, которым замок надевается на трубу фильтра.

На чертеже фиг. 1 изображает в продольном разрезе нижнюю часть колонны обсадных труб до установки предлагаемого замка; фиг. 2 — то же, после установки замка; фиг. 3, 4, 5 — разрезы по .диаметру металлических колец, сальников.

Предлагаемый замок представляет собой трубу а (фиг. 2), диаметр которой равен диаметру последней внутренней колонны обсадных труб f (фиг. 1). Один конец трубы а развальцован в раструб. С таким расчетом, чтобы он мог пройти с небольшим зазором через предпоследнюю колонну и обсадных труб, а другой имеет нарезки для муфты е, снабженной выре-"-ом, которым замок соединяется со штангамн при помощи ключа. Под муфтой е укреплен - наружный сальник . обычного устройства, состоящий из двух металли-! ческих колец (фиг. 3) с резиновыми лиt стами между ними. Нижнее из колец за креплено на трубе а наглухо, а верхнее

, надевается свободно. Внутри трубы а у, развальцованного конца приклепаны

; кольца внутреннего сальника е, между которыми помещена листовая резина Внутренний диаметр верхнего кольца

j (фиг, 5) делается несколько меньше, чем

1 наружный диаметр трубы фильтра 9@. Нижнее кольцо имеет фасонную форму (фиг, 4), чтобы предохранить резиновую

; прокладку от задирания трубой фильтрами, ; при входе последней в сальник е.

Замок, обращенный раструбом вниз, опускается на штангах в буровую,сква жину после извлечения из нее последней . внутренней колонны обсадных труб

{фиг. 1) и садится на трубу, фильтра сальником с, при чем верхнее кольцо последнего:опирается выступающим внутренним краем на верхний конец трубы, фильтра пг, сальник,а которой входит в трубу а замка. Развальцованный конец трубы а позволяет надеть замок на фильтр т и в тех случаях, когда труба последнего отклоняется от среднего положения к стенкам оставшихся обсадных труб н. После того, как замок сел на

Предмет патента.

А 1 в

I ф 6 1 е л 3

Ф2

3 ь!,, Р, .\ ср6

Г

1 !

В (-Твиографвд Первой Артеы Ооветсквй Печатник, Мовевм, 10. место, муфту с немного доворачивают так, чтобы верхнее кольцо сальника б сжало резиновую прокладку, которая, раздав вись в стороны, плотно соединит замок с обсадными трубами.

Фильтровый замок для буровых скважин, соединяющий фильтр с обсадной трубой большего диаметра по удалении из скважины внутренней колонны обсад, ных труб, характеризующийся примене- нием трубы а с диаметром, равным ди, аметру вынутых труб, имеющей в верхней части вырезы для опускания при помощи ! ключа на штангах, а в нижней — раструб,, развальцованный до диаметра оставшихся труб, и снабженной наружным сальником д !

1 и внутренним с, состоящими из металли1 ческих колец с резчновой набивкой между ними.
