Реферат

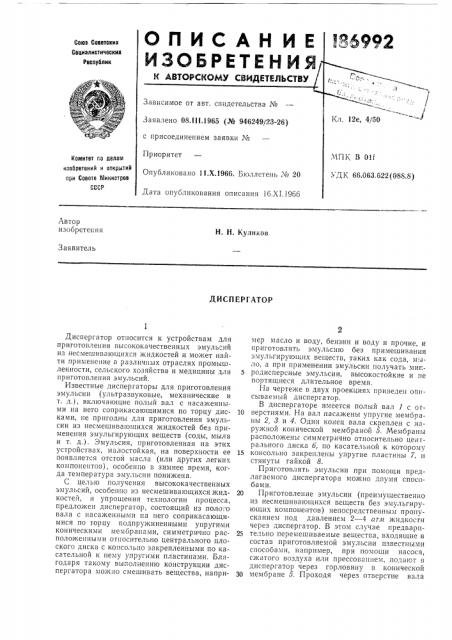

Союз Советских

Социалистическик

Республик

Комитет r„o делам изобретений и открытий прн Совета Министров

СССР

S) Лвтор изобретения

Н. H. Куликов

Заявитель

ДИСПЕРГATOP

Диспергатор относится к устройствам для приготовления высококачественных эмуль" ий из несмешивающихся жидкостей и может найти применение в различных отраслях промышленности, сельского хозяйства и медицины для приготовления эмульсий.

Известные диспергаторы для приготовления эмульсии (ультразвуковые, механические и т. д.), включающие полый вал с насаженными на него соприкасающимися по торцу дисками, пе пригодны для приготовления эмульсии из несмешивающихся жидкостей без применения эмульгирующих веществ (соды, мыла и т. д.) . .Эмульсия, приготовленная на этих устройствах, малостойкая, на поверхности ее появляется отстой масла (или других легких компонентов), особенно в зимнее время, когда температура эмульсии понижена.

С целью получения высококачественных эмульсий, особенно из несмешивающихся жидкостей, и упрощения технологии процесса, предложен диспергатор, состоящий из поло:.о вала с насаженными на него соприкасающимися по горцу подпружиненными упругими коническими мембранами, симметрично расположенными относительно центрального плоского диска с консольпо закрепленными по касательной к нему упругими пластинами. Благодаря такому выполнению конструкции диспергатора можно смешивать вещества, например масло и воду, бензин и воду и прочие, и приготовлять эмульсию без примешивания эмульгирующих веществ, таких как сода, мыло, а при применении эмульсии получать мик5 родисперсные эмульсии, высокостойкие и це портящиеся длительное время.

На чертеже в двух проекциях приведен описываемый диспергатор.

В диспергаторе имеется полый вал 1 с or10 верстиями. На вал насажены упругие мембраны 2, 3 и 4. Один конец вала скреплен с наружной конической мембраной 5. Мембраны расположены симметрично относительно ценгрального диска 6; по касательной к которому

15 консольно закреплены упругие пластины 7, и стянуты гайкой 8.

Приготовлять эмульсии при помощи предлагаемого диспергатора можно двумя способамии.

20 Приготовление эмульсии (преимущественно из несмешивающихся веществ без эмульгирующих компонентов) непосредственным пропусканием под давлением 2 — 4 ать жидкости через диспергатор. B этом случае предвари25 тельно перемешиваемые вещества, входящие в состав приготовляемой эмульсии известными способами, например, при помощи насоса, сжатого воздуха или прессова|шем, подают в диспергатор через горловину в конической

30 мембране 5. Проходя через отверстие вала мембран 8 и 4 и в полости между ними жидкость получает турбулентное движение и дополнительно перемешивается. Затем, под давлением, создаваемым, например, насосом, предварительно перемешанная жидкость просачивается тонкой струей через кольцевые щели А и Б, изменяющиеся от действия давления на упругие мембраны диспергатора, которые начинают вибрировать и раздроблять жидкость в микрочастицы.

Выходящие из щелей А струи микрочастиц, двигаясь с большой скоростью по конусным поверхностям тарельчатых мембран 8, пересекаются со струями микрочастиц, выходящих через щели Б и, двигаясь по шероховатым плоскостям В и Г диска 6, подвергаются дополнительному. распылению в микрочастицы и диспергации.

Сходящие с плоскостей В и I струи микрочастиц под действием высоких скоростей распыляются от удара о встречаемые на пути начинаюгцие вибрировать с высокой частотой плоские консольно укрепленные пластины, f13 которых окончательно заканчивается процесс образования стойкой микродисперсной эмульсии.

Приготовление эмульсии путем погружения диспергатора в сосуд с предварительно залитыми в него веществами, предназначенными для приготовления эмульсии, и подачей в дис5 пергатор сжатого воздуха под давлением 4 ——

5 ати. Этим методом целесообразно приготовлять эмульсии с применением хорошо действующих эмульгирующих вешеств, а также пользоваться для преобразования в микродис10 персное состояние воды в наиболее вязких сортах жидкого топлива.

Предмет изобретения

15 Диспергатор для получения эмульсий, в особенности из несмешиваю1цихся жидкостей, включающий полый вал с насаженными на него соприкасающимися по торцу дисками, отличающийся тем, что, с целью получения вы20 сококачественных эмульсий и упрощения технологического процесса их получения, диски выполнены в виде подпружиненных упругих конических мембран, симметрично расположенных относительно центрального плоского

25 диска с консольно закрепленными по касательной к нему упругими пластинами.
