Способ очистки треххлористого титана
Иллюстрации
Реферат

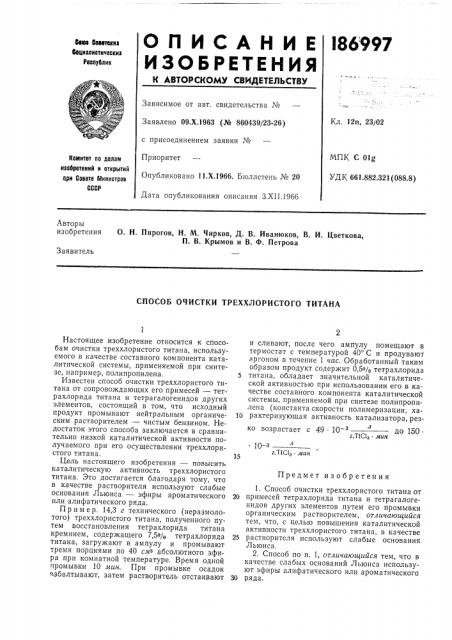

I86 997
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
Веае Сееетеких
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 09.Х.1963 (№ 860439/23-26) Кл. 12п, 23(02 с присоединением заявки №
Приоритет
МПК С 01д
УДК 661.882.321(088.8) Комитет по делам иаобретеиий и открытий при Совете Мииистрое
СССР
Опубликовано 11.Х.1966. Бюллетень № 20
Дата опубликования описания 3.XII.196á
Авторы изобретения
О. Н. Пирогов, Н. М. Чирков, Д. В. Иванюков, В. И. Цветкова, П. В, Крымов и В. Ф. Петрова
Заявитель
СПОСОБ ОЧИСТКИ ТРЕХХЛОРИСТОГО ТИТАНА
1Q — 3 г. TICI мин
Предмет изобретения
Настоящее изобретение относится к способам очистки треххлористого титана, используемого в качестве составного компонента каталитической системы, применяемой при синтезе, например, полипропилена.
Известен способ очистки треххлористого титана от сопровождающих его примесей — тетрахлорида титана и тетрагалогенидов других элементов, состоящий в том, что исходный продукт промывают нейтральным органическим растворителем — чистым бензином. Недостаток этого способа заключается в сравнительно низкой каталитической активности получаемого при его осуществлении треххлористого титана.
Цель настоящего изобретения — повысить каталитическую активность треххлор истого титана, Это достигается благодаря тому, что в качестве растворителя используют слабые основания Льюиса — эфиры ароматического или алифатического ряда.
Пример. 14,3 г технического (неразмолотого) треххлористого титана, полученного путем восстановления тетрахлорида титана кремнием, содержащего 7,5% тетрахлорида титана, загружают в ампулу и промывают тремя порциями по 40 смз абсолютного эфира при комнатной температуре. Время одной промывки 10 мин. При промывке осадок взбалтывают, затем растворитель отстаивают и сливают, после чего ампулу помещают в термостат с температурой 40 С и продувают аргоном в течение 1 час. Обработанный таким образом продукт содержит 0,5с/с тетрахлорида
5 титана, обладает значительной каталитической активностью при использовании его в качестве составного компонента каталитической системы, применяемой при синтезе полипропилена (константа скорости полимеризации, ха10 рактеризующая активность катализатора, резко возрастает с 49 10 а до 150 г. TICI мин
1. Способ очистки треххлористого титана от
20 примесей тетрахлорида титана и тетрагалогенидов других элементов путем его промывки органическим растворителем, отличающийся тем, что, с целью повышения каталитической активности треххлористого титана, в качестве
25 растворителя используют слабые основания
Льюиса.
2. Способ по п. 1, отличающийся тем, что в качестве слабых оснований Льюиса используют эфиры алифатического или ароматического
30 ряда.
