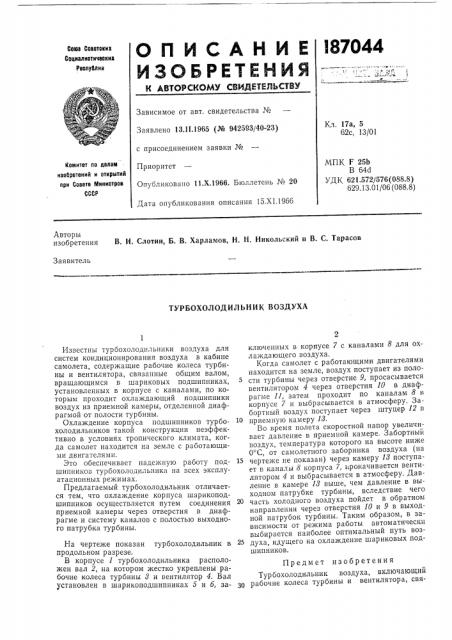

ТУРБОХОЛОДИЛЬНИК ВОЗДУХА

2 ключенных в корпусе 7 с каналами 8 для охлаждающего воздуха.

Когда самолет с работающими двигателями находится на земле, воздух поступает из полости турбины через отверстие 9, просасывается вентилятором 4 через отверстия 10 в диафрагме 11, затем проходит по каналам 8 в корпусе 7 и выбрасывается в атмосферу. 3абортный воздух поступает через штуцер 12 в

10 приемную камеру 18.

Во время полета скоростной напор увеличивает давление в приемной камере. Забортныи воздух, температура которого на высоте ниже

0 С, от самолетного заборника воздуха (на

15 чертеже не показан) через камеру 13 поступает в каналы 8 корпуса 7, прокачивается вентилятором 4 и выбрасывается в атмосферу. Давление в камере 13 выше, чем давление в выходном патрубке турбины, вследствие чего часть холодного воздуха пойдет в обратном направлении через отверстия 10 и 9 в выходной патрубок турбины. Таким образом, в зависимости от режима работы автоматически выбирается наиболее оптимальный путь воз25 духа, идущего на охлаждение шариковых подшипников.

Известны турбохолодильники воздуха для систем кондиционирования воздуха в кабине самолета, содержащие рабочие колеса турбины и вентилятора, связанные общим валом, вращающимся в шариковых подшипниках, установленных в корпусе с каналами, по которым проходит охлаждающий подшипники воздух из приемной камеры, отделенной диафрагмой от полости турбины.

Охлаждение корпуса подшипников турбохолодильников такой конструкции неэффективно в условиях тропического климата, когда самолет находится на земле с работающими двигателями.

Это обеспечивает надежную работу подUIHIIHHI oD турбохолодильника на всех эксплуата,HQHHblx режимах.

Предлагаемый турбохолодильник отличается тем, что охлаждение корпуса шарикоподшипников осуществляется путем соединения приемной камеры через отверстия в диафрагме и систему каналов с полостью выходного патрубка турбины.

На чертеже показан турбохолодильник в продольном разрезе.

В корпусе 1 турбохолодильника расположен вал 2, на котором жестко укреплены рабочие колеса турбины 8 и вентилятор 4. Вал установлен в шарикоподшипниках 5 и б, заПредмет изобретения

Турбохолодильник воздуха, включающий рабочие колеса турбины и вентилятора, свя187044
