Способ преобразования телевизионных стандартов

Способ преобразования телевизионных стандартов

Иллюстрации

Показать все

Реферат

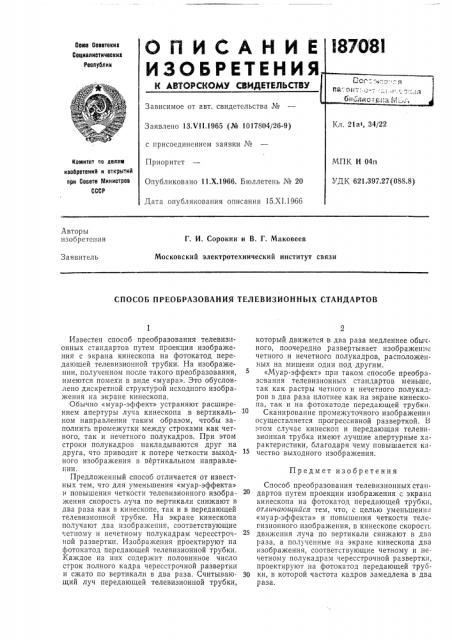

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сееетоких

Социалиотичеоких

Реолублик

Зависимое от авт. свидетельства №

Заявлено 13.М1.1965 (№ 1017804/26-9) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 15.XI.1966

Комитет во делам изобретений и открытий ори Совете Миниотрое

СССР

Авторы изобретения

Г. И. Сорокин и В. Г. Маковеев

Московский электротехнический институт связи

Заявитель

СПОСОБ ПРЕОБРАЗОВАНИЯ ТЕЛЕВИЗИОННЫХ СТАНДАРТОВ

Предмет изобретения

Известен способ преобразования телевизионных стандартов путем проекции изображения с экрана кинескопа на фотокатод передающей телевизионной трубки. На изображении, полученном после такого преобразования, имеются помехи в виде «муара». Это обусловлено дискретной структурой исходного изображения на экране кинескопа.

Обычно «муар-эффект» устраняют расширением апертуры луча кинескопа в вертикальном направлении таким образом, чтобы заполнить промежутки между строками как четного, так и нечетного полукадров. При этом строки полукадров накладываются друг на друга, что приводит к потере четкости выходного изображения в вертикальном направлении, Предложенный способ отличается от известных тем, что для уменьшения «муар-эффекта» и повышения четкости телевизионного изображения скорость луча по вертикали снижают в два раза как в кинескопе, так и в передающей телевизионной трубке. На экране кинескопа получают два изображения, соответствующие четному и нечетному полукадрам чересстрочной развертки. Изображения проектируют на фотокатод передающей телевизионной трубки.

Каждое из них содержит половинное число строк полного кадра чересстрочной развертки и сжато по вертикали в два раза. Считывающий луч передающей телевизионной трубки, 2 который движется в два раза медленнее обычного, поочередно развертывает изображение четного и нечетного полукадров, расположенных на мишени один под другим.

«Муар-эффект» при таком способе преобразования телевизионных стандартов меньше, так как растры четного и нечетного полукадров в два раза плотнее как на экране кинескопа, так и на фотокатоде передающей трубки.

Сканирование промежуточного изображения осуществляется прогрессивной разверткой. Ь этом случае кинескоп и передающая телевизионная трубка имеют лучшие апертурные характеристики, благодаря чему повышается качество выходного изображения.

Способ преобразования телевизионных стандартов путем проекции изображения с экрана кинескопа на фотокатод передающей трубки, отличающийся тем, что, с целью уменьшения

«муар-эффекта» и повышения четкости телегизионного изображения, в кинескопе скорость

25 движения луча по вертикали снижают в два раза, а полученные на экране кинескопа два изображения, соответствующие четному и нечетному полукадрам чересстрочной развертки, проектируют на фотокатод передающей труб30 ки, в которой частота кадров замедлена в два раза.
