Реферат



387305

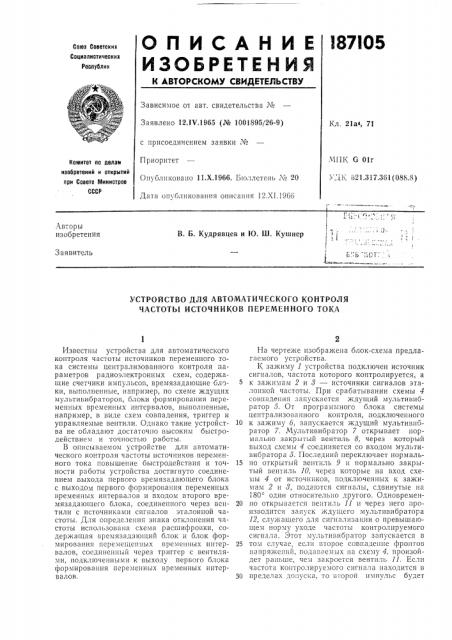

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическиз

Респу0лик

Зависимое от авт. свидетельства №

Заявлено 12.1V.1965 (№ 1001895/26-9) Кл. 21а4, 71 с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень ¹ 20

Дата опубликования описания 12.XI.1966. IIIK G 01г

, i,K 621.317.361(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Б. Кудрявцев и 10. Ш. Кушнер

Заявитель

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ

ЧАСТОТЫ ИСТОЧНИКОВ ПЕРЕМЕННОГО ТОКА

Известны устройства для автоматического контроля частоты источников переменного тока системы централизованного контроля параметров радиоэлектронных схем, содержащие счетчики импульсов, времязадающие блоки, выполненные, например, по схеме ждущих мультивибраторов, блоки формирования переменных Временных интервалов, Выполненные, например, в виде схем совпадения, триггер и управляемые вентили. Однако такие устройства не обладают достаточно высоким быстродействием и точностью работы.

В описываемом устройстве для автоматического контроля частоты источников переменного тока повышение быстродействия и точности работы устройства достигнуто соединением выхода первого времязадающего блока с выходом первого формирования переменных временных интервалов и входом второго времязадающего блока, соединенного через вентили с источниками сигналов эталонной частоты. Для определени" знака отклонения частоты использована схема расшифровки, содержащая времязадающий блок и блок формирования перемещепнь|х временных интервалов, соединенный через триггер с вентилями, подключенными к выходу первого блока формирования переменных временных интервалов.

На чертеже изображена блок-схема предлагаемого устройства.

К зажиму 1 устройства подключен источник сигналов, частота которого контролируется, а

5 к зажимам 2 и 8 — источники сигналов эталонной частоты. При срабатывании схемы 4 совпадения запускается ждущий мультивпбратор 5. От программного блока системы централизованного контроля, подключенного

10 к зажиму б, запускается ждущий мультивпбратор 7. Мультивибратор 7 открывает нормально закрытый вентиль 8, через который выход схемы 4 соединяется со входом мультивибратора 5. Последний переключает нормаль15 но открытый вентиль 9 и нормально закрытый вентиль 10, через которые на вход схемы 4 от источников, подключенных к зажимам 2 и 8, подаются сигналы, сдвинутые на

180 один относительно другого. Одновремен20 по открывается вентиль 11 и через него Ipoизводится запуск ждушсго мультивибратора

12, служащего для сигнализации о превышающем норму уходс частоты контролируемого сигнала. Зтот мультивибратор запускается в

25 том случае, если второе совпадение фронгов напряжений, подаваемых па схему 4, произойдет раньше, чем закроется вентиль 11. Если частота контролируемого сигнала находится в

30 пределах допуска, то второй импульс будет

187105 0(1

) l .

Типотра(ин, п1). Сапунова, 2 выработан схемой 4 после закрытия вентиля П.

После возврата мультивибратора 5 в исходное состояние на выходе 13 устройства будет получен сигнал «частота в нор»е». Этот сигнал дублируется при возврате в исходное состояние мультивибратора 7. Информация о нормальной частоте контролируемого сигнала подается на выход 13 через нормально открытые вентили 14 и 15, которые находятся в открытом состоянии до тех пор, пока не сработает мультивибратор 12, сигнализирующий об отклонении частоты контролируемого сигнала за пределы допуска.

Для расшифровки знака отклонения частоты используется контрольный блок 16, содержащий ждущий мультивибратор 17, схему 18 совпадений, триггер 19 и два вентиля 20 и 21.

Мультивибратор 17 запускается сигналом эталонной частоты, проходящим через вентиль 9, открывающийся после срабатывания мультивибратора 5. Импульсы с выхода этого мультивибратора поступают на вход схемы 18. К этой схеме подводятся также контролируемые сигналы, источник которых подключен к за киму 1. При одном знаке ухода частоты срабатывает триггер 19, и второй импульс с выхода схемы 4 через вентиль 21 поступает на выход

22 блока 1б. При другом знаке второй импульс с выхода схемы 4 проходит через вентиль 20 па выход 23 блока 1б.

Предмет изобретения

Устройство для автоматического контроля частоты источников переменного тока системы централизованного контроля параметров радиоэлектронных схем, содержащее времязадающие блоки, выполненные, например, по схеме ждущих мультивибраторов, блоки формирования переменных временных интерва10 лов, выполненные, например, в виде схем совпадения, триггер и управляемые вентили, отличающееся тем, что, с целью повышения быстродействия и увеличения точности работы устройства, выход перього времязадающего

15 блока, подключенного к программному блоку системы централизованного контроля, соединен через вентиль первого блока формирования переменных временных интервалов с входом второго времязадающего блока, под20 ключенного через вентили к источникам сигналов эталонной частоты, а для определения знака отклонения частоты использована схема расшифровки, содержащая времязадающий блок, соединенный со вторым блоком формирования переме шых временных интервалов, выход которого через триггер соединен с вентилями, подключенными к выходу первого блока формирования переменных временных интервалов.
