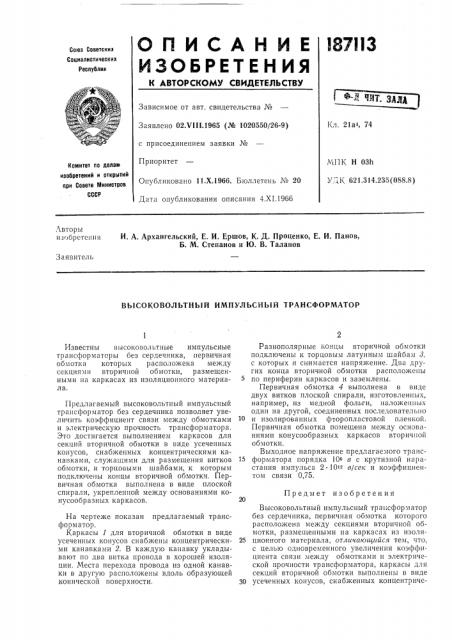

ОПИСАНИЕ l87ll3

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респуйлик

Зависимое от авт. свидетельства №

Кл. 21а>, 74

Заявлено 02Х!11.1965 (№ 1020550/26-9) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень ¹ 20

Дата опубликования описания 4.XI.19бб

М11К Н 03h

У. К 621.314.235(088.8) Комитет по делам изобретеиий и открытий

llpH Совете Министров

СССР

Авторы изобретения И. А. Архангельский, Е. И. Ершов, К. Д. Проценко, Е. И. Панов, Б. М. Степанов и Ю. В. Таланов

Заявитель

ВЫСОКОВОЛЬТНЫЙ ИМПУЛЬСНЫЙ ТРАНСФОРМАТОР

Предмет изобретения

Известны высоковольтные импульсные трансформаторы без сердечника, первичная обмотка которых расположена между секциями вторичной обмотки, размещенными на каркасах из изоляционного материала.

Предлагаемый высоковольтный импульсный трансформатор без сердечника позволяет увеличить коэффициент связи между обмотками и электрическую прочность трансформатора.

Это достигается выполнением каркасов для секций вторичной обмотки в виде усеченных конусов, снабженных концентрическими канавками, служащими для размещения витков обмотки, и торцовыми шайбами, к которым подключены концы вторичной обмотки. Первичная обмотка выполнена в виде плоской спирали, укрепленной между основаниями конусообразных каркасов.

На чертеже показан предлагаемый трансформатор.

Каркасы 1 для вторичной обмотки в виде усеченных конусов снабжены концентрическими канавками 2. В каждую канавку укладывают по два витка провода в хорошей изоляции. Места перехода провода из одной канавки в другую расположены вдоль образующей конической поверхности.

Разнополярные концы вторичной обмотки подключены к торцовым латунным шайбам 3, с которых и снимается напряжение. Два других конца вторичной обмотки расположены по периферии каркасов и заземлены.

Первичная обмотка 4 выполнена в виде двух витков плоской спирали, изготовленных, например, из медной фольги, наложенных один на другой, соединенных последовательно

10 и изолированных фторопластовой пленкой.

Первичная обмотка помещена между основаниями конусообразных каркасов вторичной обмотки.

Выходное напряжение предлагаемого транс15 форматора порядка 100 в с крутизной нарастания импульса 2 10» в/сек и коэффициентом связи 0 75.

Высоковольтный импульсный трансформатор без сердечника, первичная обмотка которого расположена между секциями вторичной обмотки, размещенными на каркасах из изоля25 ционного материала, отличаюа ийся тем, что, с целью одновременного увеличения коэффициента связи между обмотками и электрической прочности трансформатора, каркасы для секций вторичной обмотки выполнены в виде

30 усеченных конусов, снабженных концентриче187113

А-А

Составитель Э. Фридолина

Редактор Н. Корченко Техред А. А. Камышникова Корректоры: С. Н. Соколова и T. В. Полякова наказ 3402j6 Тираж 1175 Формат бум. 60 90 /8 Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 скими канавками, служащими для размещения витков обмотки, и торцовыми шайбами, к которым подключены концы вторичной обмотки, а первичная обмотк» ыполнена в виде плоской спирали, укрепленной между основаниями конусообразных каркасов.
