Патент ссср 187117

Патент ссср 187117

Иллюстрации

Показать все

Реферат

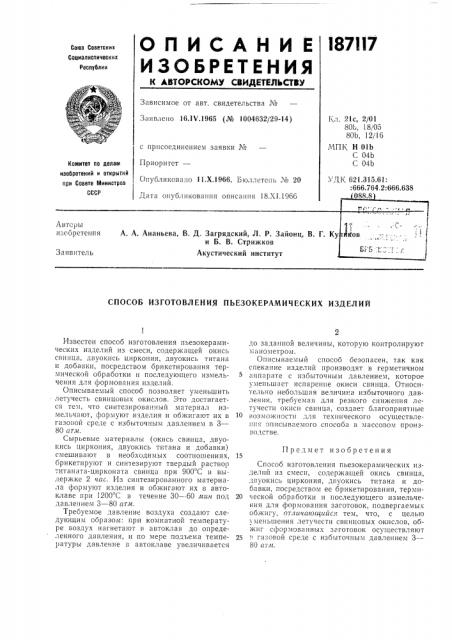

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

687667

Coma Советскнт

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 16,1 т/.1965 (¹ 1004632/20-14) Ел. 21с, 2/01

801>, 18/05

80b, 12/16

МПК Н Olb

С 04b

С 04b с присоединением заявки ¹

Приоритет—

Комитет по делаы наобретений и открытий прн Совете Министров

СССР

УДК 621.315,61:

:666.764.2:666.638

Опубликовано 11.Х.1966. Бюллетень ¹ 20

Дата о б 8 1966

Авторы изсбретения А. A. Анань

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ПЬЕЗОКЕРАМИЧЕСКИХ ИЗДЕЛИЙ

Известен способ изготовления пьезокерамических изделий из смеси, содержащей окись свинца, двуокись циркония, двуокись титана и добавки, посредством брикетирования термической обработки и последующего измельчения для формования изделий.

Описываемый способ позволяет уменьшить летучесть свинцовых окислов. Это достигается тем, что синтезированный материал измельчают, формуют изделия и обжигают их в газовой среде с избыточным давлением в 3—

80 атч.

Сырьевые материалы (окись свинца, двуокись циркония, двуокись титана и добавки) смешивают в необходимых соотношениях, брикетируют и синтезируют твердый раствор титапата-цирконата свинца при 900 C и выдержке 2 час. Из синтезированного материа1а формуют изделия и обжигают их в автоклаве при 1200 С в течение 30 — 60 лшн под давлением 3 — 80 ати, Требуемое давление воздуха создают следующим образом: при комнатной температуре воздух нагнетают в автоклав до определенного давления, и по мере подьема температуры давление в автоклаве увеличивается до заданной величины, которую контролируют манометром.

Описываемый способ безопасен, так как спекание изделий производят в герметичном аппарате с избыточным давлением, которое уменьшает испарение окиси свинца. Относительно небольшая величина избыточного давлеHèÿ, требуемая для резкого снижения летучести окиси свинца, создает благоприятные

10 возможности для технического осуществления описываемого способа в массовом производстве.

Предмет изобретения

Способ изготовления пьезокерамических изделий пз смеси, содержащей окись свинца, дгуокись циркония, двуокись титана и добавки, посредством ее брикетирования, терми20 ческой обработки и последующего измельчения для формования заготовок, подвергаемых обжигу, отличающийся тем, что, с целью у меньшения летучести свинцовых окислов, обжиг сформова нных заготовок осуществляют

25 . га;onîé среде с избыточным давлением 3—

80 атл.
