Обращенная электрическая машина
Патент 187132
Классы МПК
Обращенная электрическая машина
Иллюстрации
Реферат

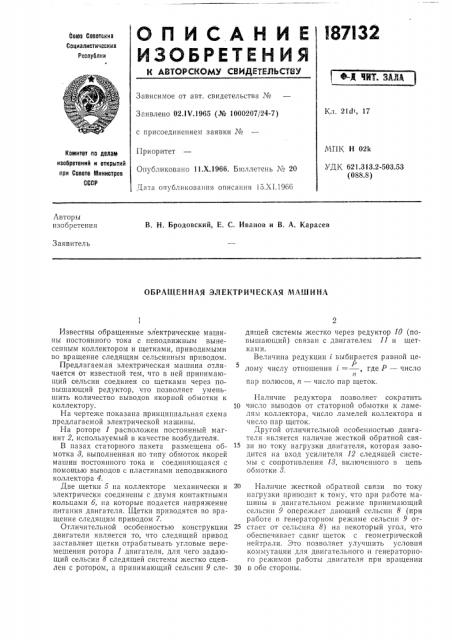

l87I32
Союз Советских
Социалистических
Республик с
Зависимое от авт. свидетельства №
Заявлено 02.1 V.1965 (№ 1000207/24-7) Кл. 2ld>, 17 с присоединением заявки №
МПК Н 02k
УДК 621.313.2-503.53 (088.8) Приоритет
Опубликовано 11.Х.1966. Б1оллетень № 20
Дата опубликования описания 15.Х1.1966
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
В. H. Бродовский, Е. С. Иванов и В. А. Карасев
Заявитель
ОБРАЩЕИНАЯ ЭЛЕКТРИЧЕСКАЯ МАФИСТА
Известны обращенные электрические машины постоянного тока с неподвижным вынесенным коллектором и щетками, приводимыми во вращение следящим сельсинным приводом.
Предлагаемая электрическая машина отличается от известной тем, что в ней принимающий сельсин соединен со щетками через повышающий редуктор, что позволяет у меньшить количество выводов якорной обмотки к коллектору.
На чертеже показана принципиальная схема предлагаемой электрической машины.
На роторе 1 расположен постоянный магнит 2, используемый в качестве возбудителя.
В пазах статорного пакета размещена обмотка 8, выполненная по типу обмоток якорей машин постоянного тока и соединяющаяся с помощью выводов с пластинами неподвижного коллектора 4.
Две щетки 5 на коллекторе механически и электрически соединены с двумя контактными кольцами б, на которые подается напряжение питания двигателя. Щетки приводятся во вращение следящим приводом 7.
Отличительной особенностью конструкции двигателя является то, что следящий привод заставляет щетки отрабатывать угловые перемещения ротора 1 двигателя, для чего задающий сельсин 8 следящей системы жестко сцеплен с ротором, а принимающий сельсин 9 следящей системы жестко через редуктор 10 (повышающий) связан с двигателем 11 и щетками.
Величина редукции i выбирается равной це5 P лому числу отношения i =, где P — — число л пар полюсов, и — число пар щеток.
Наличие редуктора позволяет сократить
10 число выводов от статорной обмотки к ламелям коллектора, число ламелей коллектора и число пар шеток.
Другой отличительной особенностью двигателя является наличие жесткой обратной связи по току нагрузки двигателя, которая заводится на вход усилителя 12 следящей системы с сопротивления 18, включенного в цепь обмотки 8.
20 Наличие жесткой обратной связи по току нагрузки приводит к тому, что при работе машины в двигательном режиме принимающий сельсин 9 опережает дающий сельсин 8 (при работе в генераторном режиме сельспн 9 от25 стает от сельсина 8) на некоторый угол, что обеспечивает сдвиг щеток с геометрической нейтрали. Это позволяет улучшить условия коммутации для двигательного и генераторного режимов работы двигателя при вращении
30 в обе стороны.
187132
Предмет изобретения
Составитель И. Иванова
Редактор П. A. Вербова Техред А. A. Камышникова Корректоры. М. П. Ромашова и С. М. Белугина
Заказ 3484!8 Тираж 1250 Формат бум. 60+90 /8 Объем 0,16 изд. л. Подписное
ЦНИИГ(И Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
1. Обращенная электрическая машина постоянного тока с неподвижным вынесенным коллектором и щетками, приводимыми во вращение следящим сельсипным приводом, oTRt. чаюи1аяся тем, что, с целью уменьшения количества выводов якорной обмотки к коллектору путем увеличения скорости вращения щеток относительно скорости ротора, принимающий сельсип соединен со щетками через повышающий редуктор.
5 2. Машина по п. 1, отличающаяся тем, что, с целью улучшения условий коммутации, на вкод следящего привода подключена жесткая обратная связь по току нагрузки машины.
