Реферат



187I6I

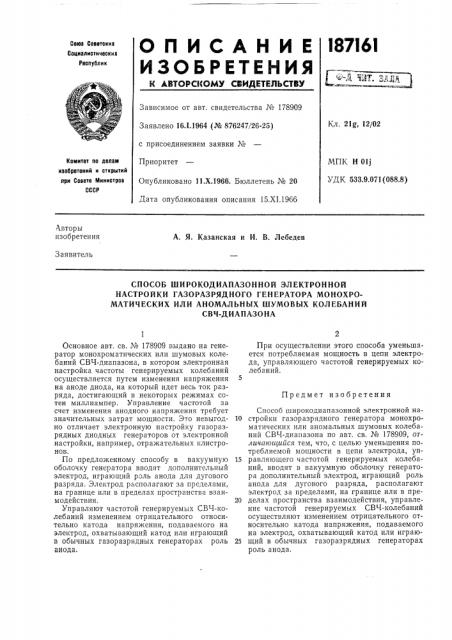

ОПИСАНИЕ

ИЗОЬЕЕтЕНИЯ

К АВТОРО(ОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетоких

Социалистических

Республик

Зависимое от авт. свидетельства № 178909

Заявлено 16.1.1964 (№ 876247/26-25) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 15.XI.19бб

Кл. 21@, 12/02

Комитет по делам изобретений и открытий при Сосете Министров

СССР

МПК Н 011

УДК 533.9.071(088,8) Авторы изобретения

А. Я. Казанская и И. В. Лебедев

Заявитель

СПОСОБ ШИРОКОДИАПАЗОННОЙ ЭЛЕКТРОННОЙ

НАСТРОЙКИ ГАЗОРАЗРЯДНОГО ГЕНЕРАТОРА МОНОХРОМАТИЧЕСКИХ ИЛИ АНОМАЛЬНЫХ ШУМОВЫХ КОЛЕБАНИЙ

СВЧ-ДИАПАЗОНА

Предмет изобретения

Основное авт. св. № 178909 выдано на генератор монохроматических или шумовых колебаний СВЧ-диапазона, в котором электронная настройка частоты генерируемых колебаний осуществляется путем изменения напряжения на аноде диода, на который идет весь ток разряда, достигающий в некоторых режимах сотен миллиампер. Управление частотой за счет изменения анодного напряжения требует значительных затрат мощности. Это невыгодно отличает электронную настройку газоразрядных диодных генераторов от электронной настройки, например, отражательных клистронов.

По предложенному способу в вакуумную оболочку генератора вводят дополнительный электрод, играющий роль анода для дугового разряда. Электрод располагают за пределами, на границе или в пределах пространства взаимодействия.

Управляют частотой генерируемых СВЧ-колебаний изменением отрицательного относительно катода напряжения, подаваемого на электрод, охватывающий катод или играющий в обычных газоразрядных генераторах роль анода.

При осуществлении этого способа уменьшается потребляемая мощность в цепи электрода, управляющего частотой генерируемых колебаний.

Способ широкодиапазонной электронной на10 стройки газоразрядного генератора монохроматических или аномальных шумовых колебаний СВЧ-диапазона по авт. св. № 178909, отличаюи1ийся тем, что, с целью уменьшения потребляемой мощности в цепи электрода, уп15 равляющего частотой генерируемых колебаний, вводят в вакуумную оболочку генератора дополнительный электрод, играющий роль анода для дугового разряда, располагают электрод за пределами, на границе или в пре20 делах пространства взаимодействия, управление частотой генерируемых СВЧ-колебаний осуществляют изменением отрицательного относительно катода напряжения, подаваемого на электрод, охватывающий катод или играю25 щий в обычных газоразрядных генераторах роль анода.
