Реферат

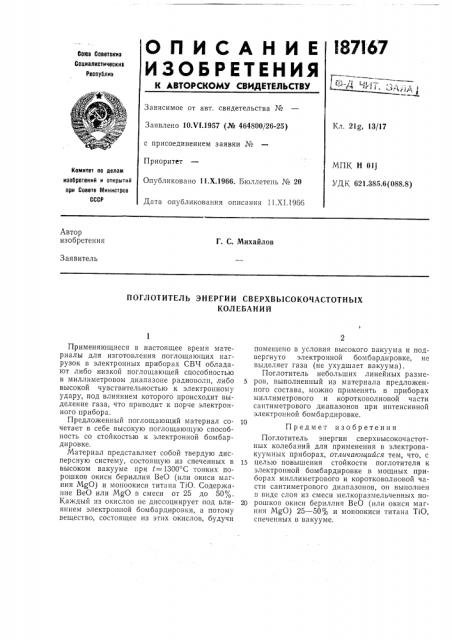

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боаз Соеетокиа

Социелистическиа

Республик

Зависимое от авт. свидетельства №

Кл. 21g, 13/17

Заявлено 10.V1.1957 (№ 464800/26-25) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

МПК Н 011

УДК 621,385.6(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 11.XI.196á

Автор изобретения

Г. С. Михайлов

Заявитель

ПОГЛОТИТЕЛЬ ЭНЕРГИИ СВЕРХВЫСОКОЧАСТОТНЫХ

КОЛЕБАНИЙ

Применяющиеся в настоящее время материалы для изготовления поглощающих нагрузок в электронных приборах СВЧ обладают либо низкой поглощающей способностью в миллиметровом диапазоне радиоволн, либо высокой чувствительностью к электронному удару, под влиянием которого происходит выделение газа, что приводит к порче электронного прибора.

Предложенный поглощающий материал сочетает в себе высокую поглощающую способность со стойкостью к электронной бомбардировке.

Материал представляет собой твердую дисперсную систему, состоящую из спеченных в высоком вакууме при 1=1300 С тонких порошков окиси бериллия ВеО (или окиси магния МдО) и мопоокиси титана TiO. Содержание ВеО или MgO в смеси от 25 до 50%.

Каждый из окислов не диссоциирует под влиянием электронной бомбардировки, а потому вещество, состоящее из этих окислов, будучи помещено в условия высокого вакуума и подвергнуто электронной бомбардировке, не выделяет газа (не ухудшает вакуума).

Поглотитель небольших линейных разме5 ров, выполненный из материала предложенного состава, можно применять в приборах миллиметрового и коротковолновой части сантиметрового диапазонов при интенсивной электронной бомбардировке.

Предмет изобретения

Поглотитель энергии сверхвысокочастотных колебаний для применения в электровакуумных приборах, отличающийся тем, что, с

15 целью повышения стойкости поглотителя к электронной бомбардировке в мощных приборах миллиметрового и коротковолновой части сантиметрового диапазонов, о» выполнен в виде слоя из смеси мелкоразмельченных по20 рошков окиси бериллия ВеО (или окиси магния МдО) 25 — 50% и моноокиси титана TiO, спеченных в вакууме.
