Патент ссср 187175

Патент ссср 187175

Иллюстрации

Показать все

Реферат

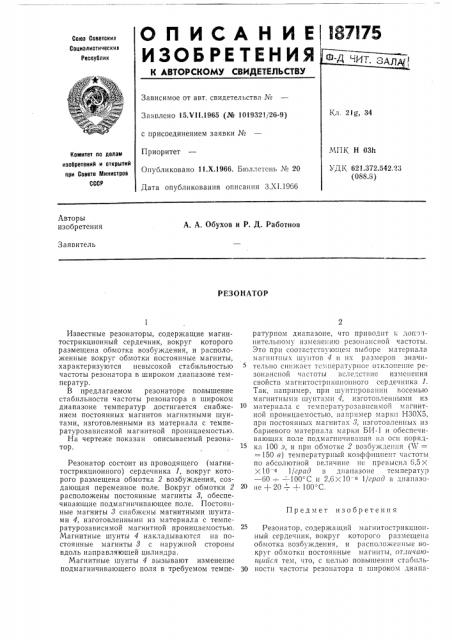

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.Ч11.1965 (№ 1019321/26-9) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 3.XI.1966

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. А. Обухов и P. Д. Работнов

Заявитель

РЕЗОНАТОР ратурном диапазоне, что приводит к дополнительному изменению резонансной частоты.

Это при соответствующем выборе материала магнитных шунтов 4 и нх размеров значительно снижает температурное отклонение резонансной частоты вследствие изменения свойств магнитострикциониого сердечника l.

Так, например, при шуцтировании восемью магнитными шунтами 4, изготовленными из материала с температурозавпсимой магнитной проницаемостью, например марки НЗОХ5, при постоянных магнитах 8, изготовленных из бариевого материала марки БИ-1 и обеспечивающих поле подмагппчивания на осп порядка 100 э, и прп обмотке 2 возбуждения (Ъ =

= 150 в) температурный коэффициент частоты по абсолютной величине не превысил 6,5><

X 10 о 1/град в диапазоне температур — 60 —: — 100 С и 2,6у,10 з !/град в днапазо20 не + 20 —: + 100""С.

Резонатор, содержащий магнитострикцнонный сердечник, вокруг которого размещена обмотка возбуждения, и расположенные вокруг обмотки постоянные магниты, отличаюи(ийся тем, что, с целью повышения стабиль30 ности частоты резонатора в широком диапаИзвестные резонаторы, содержащие магнитострикционный сердечник, вокруг которого размещена обмотка возбуждения, и расположенные вокруг обмотки постоянные магниты, характеризуются невысокой стабильностью частоты резонатора в широком диапазоне температур.

В предлагаемом резонаторе повышение стабильности частоты резонатора в широком диапазоне температур достигается снабжением постоянных магнитов магнитными шунтами, изготовленными из материала с температурозависимой магнитной проницаемостью.

На чертеже показан описываемый резонатор.

Резонатор состоит из проводящего (магнитострикционного) сердечника l, вокруг которого размещена обмотка 2 возбуждения, создающая переменное поле. Вокруг обмотки 2 расположены постоянные магниты 8, обеспечивающие подмагничивающее поле. Постоянные магниты 8 снабжены магнитными шунтами 4, изготовленными из материала с температурозависимой магнитной проницаемостью.

Магнитные шунты 4 накладываются на постоянные магниты 8 с наружной стороны вдоль направляющей цилиндра.

Магнитные шунты 4 вызывают изменение подмагничивающего поля в требуемом темпеПредмет изобретения

187175 материала с температурозависимой магнитной проницаемостью.

4-4

Составитель Л. Матевосов

Редактор Н. Корченко Техред Т. П. Курилко

Заказ 3398/3 Тира>к 1550 Формат бум. 60+90 /ц Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 зоне температур, постоянные магниты снао)кены магнитными шунтами, изготовленными из

Корректоры; С. Н. Соколова и Л. Е. Марисич
