I8722l

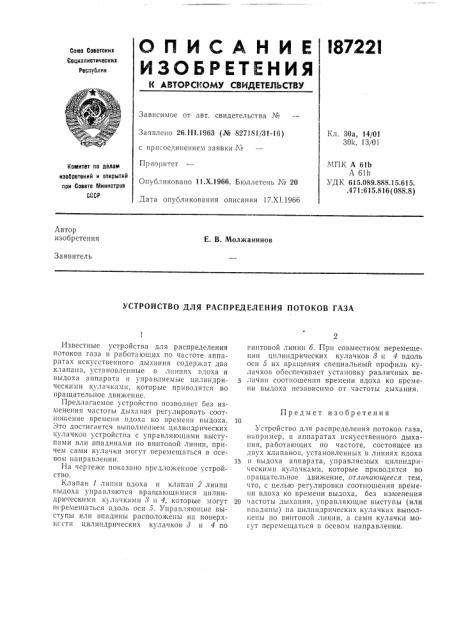

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С030з Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 30а, 14/01

30k, 13j01

Заявлено 26.1111963 (№ 827181/31-16) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень ¹ 20

Дата опубликования описания 17.XI.1966

МПК А 61b

А 61h

УДК 615.089.888.15.615.

471 615 816(088 8) Комитет по делам изобретений и открытий при Совете министров

СССР

Автор изобретения

Е. В. Молжанинов

Заявитель

УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ ПОТОКОВ ГАЗА

Известные устройства для распределения потоков газа в работающих по частоте аппаратах искусственного дыхания содержат два клапана, установленные в линиях вдоха и выдоха аппарата и упраьляемые цилиндрическими кулачками, которые приводятся во вращательное движение.

Предлагаемое устройство позволяет без изменения частоты дыхания регулировать соотпошение времени вдоха ко времени выдоха.

Это достигается выполнением цилиндрических кулачков устройства с управляющими выступами или впадинами по винтовой линии, причем сами кулачки могут перемещаться в осеВом направлении.

На чертеже показано предложенное устройство.

Клапан 7 линии вдоха и клапан 2 линии выдоха управляются вращающимися цилиндрическими кулачками 8 и 4, которые могут н-ремещаться вдоль оси 5. Управляющие выступы или впадины расположены на поверхности цилиндрических кулачков 8 и 4 по винтовой линии б. При совместном перемещении цилиндрических кулачков 8 и 4 вдоль оси 5 их вращения специальный профиль кулачков обеспечивает установку различных ве5 личин соотношения времени вдоха ко времени выдоха независимо от частоты дыхания.

Предмет изобретения

Устройство для распределения потоков газа, например, в аппаратах искусственного дыхания, работающих по частоте, состоящее из двух клапанов, установленных в линиях вдоха

1З и выдоха аппарата, управляемых цилиндрическими кулачками, которые приводятся во

«ращательное движение, отличающееся тем, что, с целью регулировки соотношения времени вдоха ко времени выдоха, без изменения

20 частоты дыхания, управляющие выступы (или впадины) на цил|шдрических кулачках выполнены по винтовой линии, а сами кулачки мо1ут перемещаться в осевом направлении.

187221
