Союз Советских

Социалистических

Республик

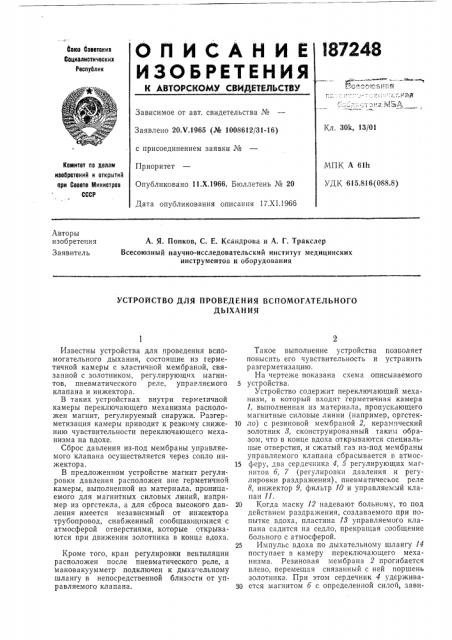

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

l87248 ф .о" „"тт ". -тна-:г

"нв ф;л, Зависимое от авт. свидетельства №

Заявлено 20.V.1965 (№ 1008612/31-16) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 17.X}.1966

Кл. 30k, 13/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК А 61}1

УДК 615.816(088.8) Авторы изобретения

Заявитель

А. Я. Попков, С. Е. Ксандрова и А. Г. Тракслер

Всесоюзный научно-исследовательский институт медицинских инструментов и оборудования

УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ВСПОМОГАТЕЛЬНОГО

ДЪ1ХАН ИЯ

Известны устройства для проведения вспомогательного дыхания, состоящие из герметичной камеры с эластичной мембраной, связанной с золотником, регулирующих магнитов, пневматического реле, управляемого клапана и инжектора.

В таких устройствах внутри герметичной камеры переключающего механизма расположен магнит, регулируемый снаружи. Разгерметизация камеры приводит к резкому снижению чувствительности переключающего механизма на вдохе.

Сброс давления из-под мембраны управляемого клапана осуществляется через сопло инжектора.

В предложенном устройстве магнит регулировки давления расположен вне герметичной камеры, выполненной из материала, проницаемого для магнитных силовых линий, например из оргстекла, а для сброса высокого давления имеется независимый от инжектора трубопровод, снабженный сообщающимися с атмосферой отверстиями, которые открываются при движении золотника в конце вдоха.

Кроме того, кран регулировки вентиляции расположен после пневматического реле, а мановакуумметр подключен к дыха ельному шлангу в непосредственной близости от управляемого клапана.

Ql

Такое выполнение устройства позволяет повысить его чувствительность и устранить разгерметизацию.

На чертеже показана схема описываемого

5 устройства.

Устройство содержит переключающий механизм, в который входят герметичная камера

1, выполненная из материала, пропускающего магнитные силовые линии (например, оргстек10 ло) с резиновой мембраной 2, керамический золотник 8, сконструированный таким образом, что в конце вдоха открываются специальные отверстия, и сжатый газ из-под мембраны управляемого клапана сбрасывается в атмос15 феру, два сердечника 4, 5 регулирующих магнитов 6, 7 (регулировки давления и регулировки раздражения), пневматическое реле

8, инжектор 9, фильтр 10 и управляемый клапан 11.

20 Когда маску 12 надевают больному, то под действием раздражения, создаваемого при попытке вдоха, пластина 18 управляемого клапана садится на седло, прекращая сообщение больного с атмосферой.

25 Импульс вдоха по дыхательному шлангу 14 поступает в камеру переключающего механизма. Резиновая мембрана 2 прогибается влево, перемещая связанный с ней поршень золотника, При этом сердечник 4 удержива30 ется магнитом б с определенной силой, зави187248

15 сящей от зазора между магнитом и сердечником. В таком положении золотника сжатый газ от баллона поступает через ы опку 15 включения аппарата, фильтр 10 и золотник к крану 16 регулировки вентиляции.

Одновременно сжатый газ через обратный клапан 17 наполняет камеру пневматического реле 8 и, поступая под мембрану 18 управляемого клапана 11, плотнее прижимает пластину И к седлу.

От крана 1б газ подается в инжектор 9, а оттуда по дыхательному шлангу 14 — в легкие больного и в камеру 1, начинается активный вдох. Давление в камере 1 и в легких больного постепенно повышается.

При величине давления, превышающей силу притяжения магнита б, мембрана 2 перебрасывается вправо и удерживается в этом положении вследствие того, что сердечник 5 притягивается к магниту 7. Перемещающийся вместе с мембраной поршень золотника занимает положение, при котором перекрывается поток сжатого газа.

Сжатый газ из-под мембраны 18 управляемого клапана 11 мгновенно сбрасывается в атмосферу через отверстия в золотнике. Под действием давления в легких пластина И отходит от седла; наступает пассивный выдох в атмосферу через отверстия 19 управляемого клапана.

Давление импульса вдоха наблюдают по мановакуумметру 20, включаемому кнопкой

21.

Если импульс вдоха не поступил, активный вдох начинается благодаря срабат ыванию пневматического реле 8.

Через стравливающий кран 22 давление из камеры пневматического реле посз епенно сбрасывается в атмосферу. При этом шток с рычагом 28, находящийся до этого в крайнем правом положении, перемещается в крайнее

40 левое положение. Рычаг переводит поршень золотника; начинается активный вдох.

Для осуществления ручного управления дыханием на панель выведен стержень 21 руч ого управления, связанный с поршнем золотника.

Ручное управление может быть спользовано для удлинения фазы вдоха, для навязывания больному определенного ритма дыхания. При прекращении нажатия на стержень устройство работает по-прежнему.

Для сброса сверхдопустимого давления на линии вдоха больного установлен предохранительный клапан 25.

Предмет изобретения

1. Устройство для проведения вспомогательного дыхания, содержащее герметичную камеру с эластичной мембраной, связанной с золотником, управляющим подачей газовой смеси, магниты, регулирующие давление, пневматическое реле, управляемый клапан, инжектор и маску с дыхательным шлангом, отличиющееся тем, что, с целью повышения чувствительности и устранения разгерметизации системы, магнит регулировки давления расположен вне герметичной камеры, выполненной из материала, проницаемого для магнитных силовых линий, например из оргстекла, а для сброса высокого давления имеется независимый от инжектора трубопровод, снабженный сообщающимися с атмосферой отверстиями, которые открываются при движении золотника в конце вдоха.

2, Устройство по п, 1, отличающееся тем, что кран регулировки вентиляции расположен после пневматического реле, а мановакуумметр подключен к дыхательному шлангу в непосредственной близости от управляемого клапана.
