Оптическое стекло

Оптическое стекло

Иллюстрации

Показать все

Реферат

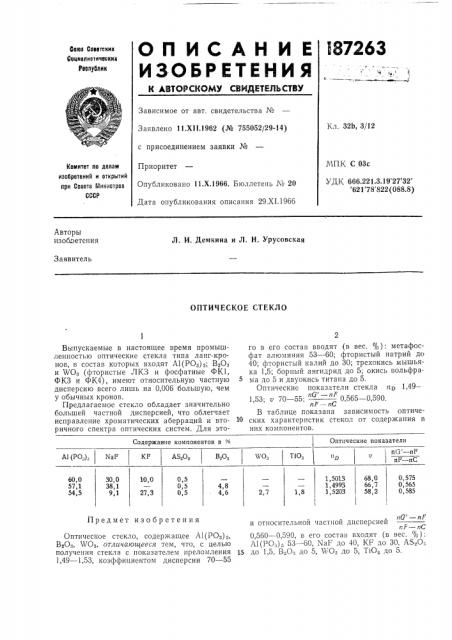

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соиивииотиивокик

Реопубдии

Зависимое от авт. свидетельства №

Кл. 32b, 3/12

Заявлено 11.XII.1962 (№ 755052/29-14) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень ¹ 20

Дата опубликования описания 29.XI.1966

МПК С 03с

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.221.3.19 27 32 621 78 822 (088.8) Авторы изоб,ретения

Л. И. Демкина и Л. Н. Урусовская

Заявитель

0П И 1 Е КОЕ n KSO

Оптические показатели

nG — nF

T

КР

NaF пр пР— пС

О, 575

0,565

0,585

68,0

66,7

58,2

1,5013

1,4993

1,5203

0,5

0,5

0,5

60,0

57,1

54,5

30,0

38,1

9,1

10,0

27,3

4,8

4,6

1,8

2,7

Выпускаемые в настоящее время промышленностью оптические стекла типа ланг-кронов, в состав которых входят А1(РОз) з., ВзО,( и WO3 (фтористые ЛКЗ и фосфатные ФК1, ФКЗ и ФК4), имеют относительную частную дисперсию всего лишь на 0,006 большую, чем у обычных кронов.

Предлагаемое стекло обладает значительно большей частной дисперсией, что облегчает исправление хроматических аберраций и вторичного спектра оптических систем. Для этоСодержание компонентов в %

Предмет изобретения

Оптическое стекло, содержащее Al (P0 ):, ВзОз, ГОз, отличающееся тем, что, с целью получения стекла с показателем преломления

1,49 — 1,53, коэффициентом дисперсии 70 — 55

2 го в его состав вводят (в вес. %): метафосфат алюминия 53 — 60; фтористый натрий до

40; фтористый калий до 30; трехокись мышьяка 1,5; борный ангидрид до 5; окись вольфрама qo 5 и двуокись титана до 5.

Оптические показатели стекла пр 1,49—

1,53; v 70 — 55; 0,565 — 0,590.

nF — пС

В таблице показана зависимость оптических характеристик стекол от содержания в них компонентов.

nG — nF и относительной частной дисперсией пР— пС

0,560 вЂ,590, в его состав входят (в вес. % ):

А1(РОз, 1,, 53 — 60, YiaF до 40, KF до 30, AS O.;

15 до 1,5, ВзО; до 5, %0з до 5, ПОе, до 5,
