Сплав на основе титана

Сплав на основе титана

Иллюстрации

Показать все

Реферат

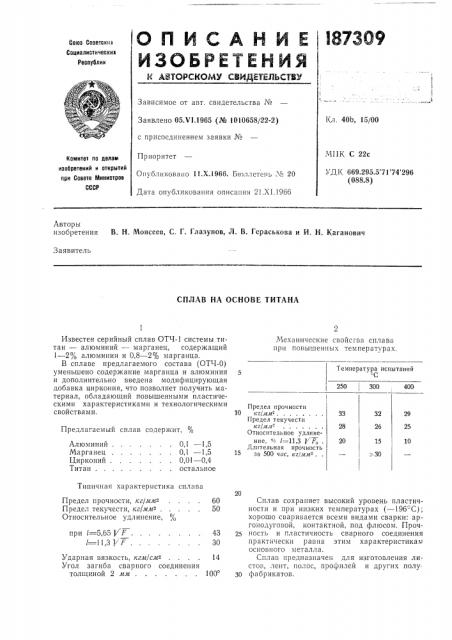

О П Й C А Н И Е i 187369

ИЗОБРЕТЕНИЯ I н жвто сномю свидатьльствк

Сова Соаетсник

Сациалистичаснив

Республик

Зависимое от авт. свидетельства №

Заявлено 05. 1/1,1965 (№ 1010658/22-2) с присоединением заявки №

Приоритет

Опубликовано 11.X.1966. Бюллетень ¹ 20

Дата опубликования описания 2I.XI.!966

Кл. 40b, 15/00

М11К С 22с

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.295.5 7174 296 (088.8) Авторы изобретения В. Н. Моисеев, С. Г. Глазунов, Л, В. Гераськова и И, Н. 1(аганович

Заявитель

СПЛАВ НА ОСНОВЕ ТИТАНА

Механические свойсгва сплава при повышенных температурах.

Температура испытаний

250 300, 400

28

26

Предлагаемый сплав содержит, %

15

0,1 — 1,5

0,1 — 1,5

0,01 — 0,4 остальное

Алюминий .

Марганец

Цирконий .

Титан .

>-30

Типичная характеристика сплава

Предел прочности, кг/мма

Предел текучести, кг/мм- .

Относительное удлинение, при l — 5,65 j/F

i=11,3 )i Г.

43

Ударная вязкость, кгм/см2

Угол загиба сварного соединения толщиной 2 мм

Известен серийный сплав ОТЧ-1 системы титан — алюминий — марганец, содержащий

1 — 2% алюминия и 0,8 — 2% марганца.

В сплаве предлагаемого состава (ОТЧ-О) уменьшено содержание марганца и алюминия и дополнительно введена модифицирующая добавка циркония, что позволяет получить материал, обладающий повышенными пластическими характеристиками и технологическими свойствами.

Предел прочности

10 кг/лмв .

Предел текучести кг/мм -

Относительное удлинение, % /=11,3 gz Fo

Длительная прочность

15 за 500 час, кг/ммв .

Сплав сохраняет высокий уровень пластичности и при низких температурах (— 196сС); хорошо сваривается всеми видами сварки: аргонодуговой, контактной, под флюсом. Проч25 ность и пластичность сварного соединения практически равна этим характеристикам основного металла.

Сплав предназначен для изготовления листов, лент, полос, профилей и других полу30 фабрикатов.

187309 следующий соПредмет изобретения

Составитель Л. Сидлина

Редактор Э. H. Шибаева Техред Т. П. Курилко Корректор М. П. Ромашова

Заказ 3638/!9 Тираж 900 Формат бум. 60Х90 /з Объем О,l изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Сплав на основе титана, содержащий алюминий и марганец, отличающийся тем, что, с целью повышения его пластичности и улучшепня свариваемости, он имеет став, в /о

Алюминий .

Марганец

5 Цирконии .

Титан .

0,1 — 1,5

0,1 — 1,5

0,01 — 0,4 остальное
