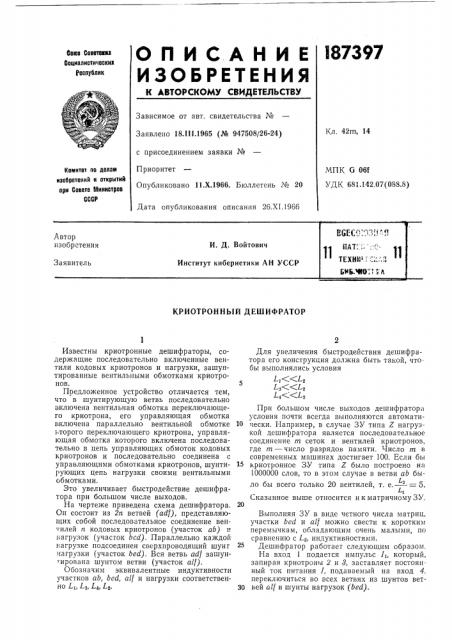

О П И С А Н И Е l87397
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ боюа Соеетокиа
Социалистическиа
Республик
Зависимое от авт. свидетельства №
Заявлено 18.!!1.1965 (№ 947508/26-24) с присоединением заявки №
Приоритет
Опубликовано 11.Х.1966. Бюллетень № 20
Кл, 42гп, 14
МПК G 061
УДК 681.142.07(088.8) Комитет по делам иаобретеиий и открытий ори Совете Министров
СССР
Дата опубликования описания 26.XI 1966
КРИОТРОННЫЙ ДЕШИФРАТОР
Известны криотронные дешифраторы, содержащие последовательно включенные вентили кодовых криотронов и нагрузки, зашунтированные вентильными обмотками криотронов.
Предложенное устройство отличается тем, что в шунтирующую ветвь последовательно включена вентильная обмотка переключающего криотр она, его управляющая обмотка включена параллельно вентильной обмотке ьторого переключающего криотрона, управляющая обмотка которого включена последовательно в цепь управляющих обмоток кодовых криотронов и последовательно соединена с управляющими обмотками криотронов, шунтирующих цепь нагрузки своими вентильными обмотками.
Это увеличивает быстродействие дешифратора при большом числе выходов.
На чертеже приведена схема дешифратора.
Он состоит из 2п ветвей (adf), представляющих собой последовательное соединение вентилей и кодовых криотронов (участок ab) v. нагрузок (участок bed). Параллельно каждой нагрузке подсоединен сверхпроводящий шунг нагрузки (участок bed). Вся ветвь adf зашун ирована шунтом ветви (участок ач).
Обозначим эквивалентные индуктивности участков ab, bed, alf и нагрузки соответственно 1.ь L3i L4ð L2.
Для увеличения быстродействия дешифратора его конструкция должна быть такой, чтобы выполнялись условия ) ((Lg
4 --.С -2 г4((гз
При большом числе выходов дешифратора условия почти всегда выполняются автомати10 чески. Например, в случае ЗУ типа Z нагрузкой дешифратора является последовательное соединение т сеток и вентилей криотронов, где т — число разрядов памяти. Число т в современных машинах достигает 100. Если бы криотронное ЗУ типа Z было построено на
1000000 слов, то в этом случае в ветви ab бы 2 ло бы всего только 20 вентилей, т. е. = 5. с., Сказанное выше относится и к матричному ЗУ.
Выполняя ЗУ в виде четного числа матриц, участки bed u alf можно свести к коротким перемычкам, обладающим очень малыми, по сравнению с Lz, индуктивностями.
Дешифратор работает следующим образом.
На вход 1 подается импульс II, который, запирая криотроны 2 и 3, заставляет постоян ный ток питания 1, подаваемый на вход 4, переключиться во всех ветвях из шунтов вет30 ней alf в шунты нагрузок (bed).
187397
7 g 6 8 5 11
Составитель А. А. Плащин
Редактор Л. А. Утехина Техред А. А. Камышникова Корректоры: С, М. Белугина и О. Б. Тюрина
Заказ 3441/9 Тираж 1075 Формат бум 60Х90 /8 Объем 0,16 изд. л. Подписное
ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
По окончании действия импульса 1 по кодовым шинам на входы 5, б, 7 или 8, 9, 10 подаются кодовые импульсы, которые, закрывая соответствующие вентили кодовых криотропов, переключают ток 1 из шунтов нагрузки во все ветви, кроме выбранной.
После прекращения кода на вход 11 подается ток 1, который в выбранной ветви переключает ток 1 из шунта нагрузки в нагрузку.
Следующий адрес в дешифраторе начинает расшифровываться снова с подачи тока 1ь
Описанный дешифратор может иметь модификации. Например, если в Зу считывание ьыполняется без разрушения информации, тогда участок bed является шиной считывания, а участок bed — шиной записи. Режим работы дешифратора можно организовать так, чтобы он управлялся по монарным кодовым шинам.
В этом случае несколько повысится выделяемая в дешифраторе мощность, от чего можно избавиться, используя для питания дешифраicpa не постоянный ток 1, а импульсный.
Предмет изобретения
5 Криотронный дешифратор, содержащий последовательно включенные вентили кодовых криотропов и нагрузки, зашунтированные вентильными обмотками криотронов, птличаюи1ийся тем, что, с целью увеличения быстро10 действия дешифратора при большом числе выходов, в шунтирующую ветвь последовательно включена вептильная обмотка переключающего криотрона, его управляющая обмотка включена параллельно вентильной об15 мотке второго переключающего криотрона, управляющая обмотка которого включена последовательно в цепь управляющих обмоток кодовых криотронов и последовательно соединена с управляющими обмотками криотронов, 20 шунтирующих цепь нагрузки своими вентильными обмотками.
