Реферат

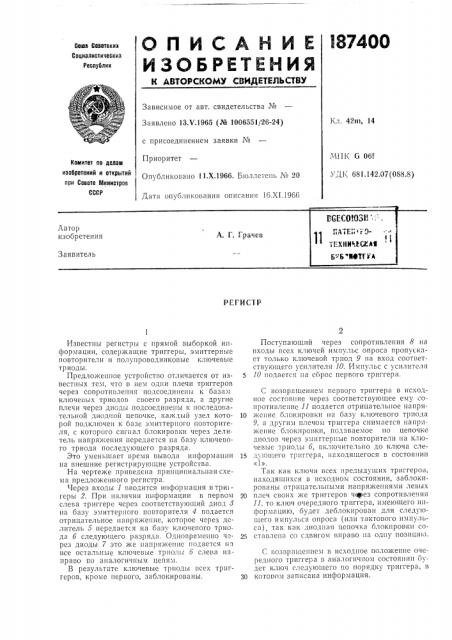

l87400

Сок>з Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 13Л .1965 (№ 1006551/26-24) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень ¹ 20

«л. 42111, 14

М111, 6 06f

УД1, 681.142.07(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Дата опубликования описания 16.Х1.19б6

РЕГИСТР

Известны регистры с прямой выборкой информации, содержащие триггеры, эмиттерные повторители и полупроводниковые ключевые триоды.

Предложе1шое устройство отличается от известных тем, что в нем одни плечи триггеров через сопротивления подсоединены к базам ключевых триодов своего разряда, а другие плечи через диоды подсоединены к последовательной диодной цепочке, каждый узел которой подключен к базе эмиттерного повторителя, с которого сигнал блокировки через делитель напряжения передается на базу ключевого триода последующего разряда.

Зто уменьшает время вывода информации на внешние регистрирующие устройства.

На чертеже приведена принципиальнаясхема предложенного регистра.

Через входы 1 вводится информация втри1геры 2. При наличии информации в первом слева триггере через соответствующий диод 8 на базу эмиттерпого повторителя 4 подается отрицательное напряжение, которое через делитель 5 передается на базу ключевого триода 6 следующего разряда. Одновременно через диоды 7 это же напряжение подается íз все остальные кл1очевые трнодь. 6 слева направо по аналогичным цепям.

В результате ключевые триоды всех триггеров, кроме перього, заблокированы.

Поступающий через сопротивления 8 на входы всех ключей импульс опроса пропускает только ключевой триод 9 на вход соответствующего усилителя 10. Импульс с усилителя

5 10 подается на сброс первого триггера.

С возвращением первого триггера в исходное состояние через соответствующее ему сонротивлепнс 11 подается отрицательное напря10 жение блокировки на базу ключевого триода

9, а друг11м плечом триггера снимается напряжение блокировки, подаваемое но цепочке диодоз через эмиттерные повторители на ключевые триоды 6, вкл1очительно до ключа сле15 ду1ощего триггера, находящегося в состоянии ((1».

Так как ключи всех предыдуших триггеров, находящихся в исходном состоянии, заблокированы отрицательными напряжениями левых

20 плсч своих хке триггеров через сопротивления

11, то ключ очередного триггера, имеющего информ",öèþ, будет деблокнрован для следующего импульса опроса (нли тактового импульса), так как диодная цепочка блокировки со25 ставлена со сдвигом вправо на одну позицию.

С возвращением в исходное положение очередного триггера в аналогичном состоянии будет кгпоч следующего по порядку триггера, в

З0 котовом записана информация.

187400

Предмет изобретения

1Г 1 о ——

1/ (Составитель Л. С. Захарова

Редактор Л. А. Утехина Техред А. А. Камышникова Корректоры: В. В. Крылова и А. М. Смак

Заказ 3439/10 Тираж 1075 Формат бум. 60 90 з Объем 0,13 изд. л. Подписное

ЦНИИ11И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 >

Таким образом, для опроса регистра необходимо столько тактовых импульсов, сколько триггеров находится в состоянии «1», Регистр с прямой выборкой информации, содержащий триггеры, эмиттерные повторители и полупроводниковые ключевые триоды, отличающийся тем, что, с целью уменьшения времени вывода информации на внешние регистрирующие устройства, в нем одни плечи триггеров через сопротивления подсоединены к базам ключевых триодов своего разряда, а

5 другие плечи через диоды подсоединены к последовательной диодной цепочке, каждый узел которой подключен к базе эмиттерного повторителя, с которого сигнал блокировки через делитель напряжения передается на базу

10 ключевого триода последующего разряда.
