Патент ссср 187424
Иллюстрации
Реферат

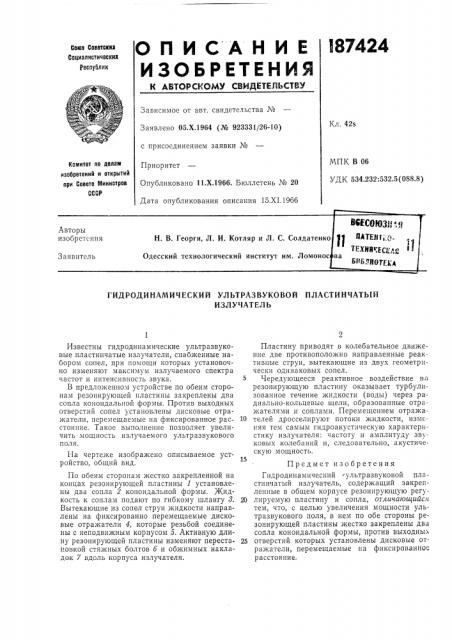

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ones Соввтскив
Социапистичвскик
Республик
Зависимое от авт. свидетельства №
Кл. 42s
Заявлено 05.Х.1964 (№ 923331/26-10) с присоединением заявки №
Приоритет
Опубликовано 11.Х 1966. Бюллетень № 20
МПК В 06
УДК 534.232:532.5(088.8) Комитет по делам изобретений и открытий при Совета Министров
СССР
Дата опубликования описания 15.XI 1966
ГИДРОДИНАМИЧЕСКИЙ УЛЬТРАЗВУКОВОЙ ПЛАСТИНЧАТЫ11
ИЗЛУЧАТЕЛЬ
Известны гидродинамические ультразвуковые пластинчатые излучатели, снабженные набором сопел, при помощи которых установочно изменяют максимум излучаемого спектра частот и интенсивность звука.
В предло:кенном устройстве по обеим сторонам резонирующей пластины закреплены два сопла коноидальной формы. Против выходных отверстий сопел установлены дисковые отра>катели, перемещаемые на фиксированное расстояние. Такое выполнение позволяет увеличить мощность излучаемого ультразвукового поля.
На чертеже изображено описываемое устройство, общий вид.
По обеим сторонам жестко закрепленной на концах резонирующей пластины 1 установлены два сопла 2 коноидальной формы. 5Кидкость к соплам подают по гибкому шлангу 8.
Вытекающие из сопел струи жидкости направлены на фиксированно перемещаемые дисковые отражатели 4, которые резьбой соединены с неподвижным корпусом б. Активную длину резонирующей пластины изменяют перестановкой стяжных болтов б и обжимных накладок 7 вдоль корпуса излучателя.
Пластину приводят в колебательное движение две противоположно направленные реактивные струи, вытекающие из двух геометрически одинаковых сопел.
Чередующееся реактивное воздействие на резонирующую пластину оказывает турбулизованное течение жидкости (воды) через радиально-кольцевые щели, образованные отражателями и соплами. Перемещением отража10 телей дросселируют потоки жидкости, изменяя тем самым гидроакустическую характеристику излучателя: частоту и амплитуду звуковых колебаний и, следовательно, акустическую мощность.
Предмет изобретения
Гидродинамический ультразвуковой пластинчатый излучатель, содержащий закрепленные в общем корпусе резонирующую регу20 лируемую пластину и сопла, отличающийся тем, что, с целью увеличения мощности ультразвукового поля, в нем по обе стороны резонирующей пластины жестко закреплены два сопла коноидальной формы, против выходны:
25 отверстий которых установлены дисковые отражатели, перемещаемые на фиксированное расстояние, 187424
