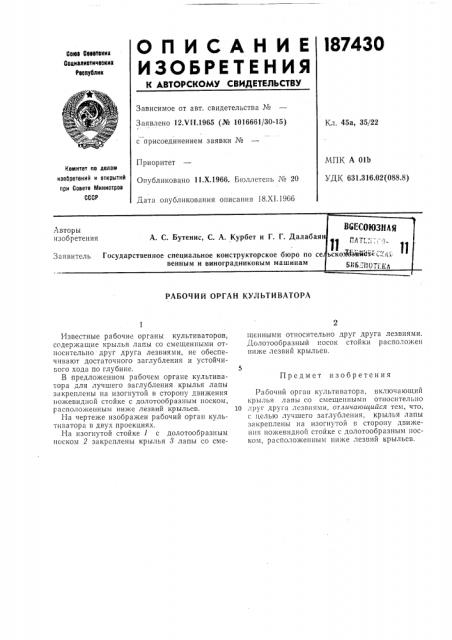

О П И С А Н И Е l87430
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сввв Свввтвкил
Свцивлиетичвекик
Рввпублик
Зависимое от авт. свидетельства №
Заявлено 12.VII.1965 (№ 1016661/30-15) Кл. 45а, 35/22 с присоединением заявки №
МПК А Olb
УДК 631.316.02(088.8) Приоритет
Опубликовано 11.Х.1966. Бюллетень № 20
Дата опубликования описания 18.XI.19бб
Комитет по делам иаобретений и открытий при Совете Министров
СССР
РАБОЧИЙ ОРГАН КУЛЬТИВАТОРА
Предмет изобретения
Известные рабочие органы культиваторов, содержащие крылья лапы со смещенными относительно друг друга лезвиями, не обеспечивают достаточного заглубления и устойчивого хода по глубине, В предложенном рабочем органе культиватора для лучшего заглубления крылья лапы закреплены на изогнутой в сторону движения ножевидной стойке с долотообразным носком, расположенным ниже лезвий крыльев.
На чертеже изображен рабочий орган культиватора в двух проекциях.
На изогнутой стойке 1 с долотоооразным носком 2 закреплены крылья 8 лапы со смещенными относительно друг друга лезвиями.
Долотообразный носок стойки расположен ниже лезвий крыльев.
Рабочий орган культиватора, включающий крылья лапы со смещенными относительно
10 друг друга лезвиями, отличающийся тем, что, с целью лучшего заглубления, крылья лапы закреплены на изогнутой в сторону движения пожевидной стойке с долотообразным носком, расположенным ниже лезвий крыльев.
387430
