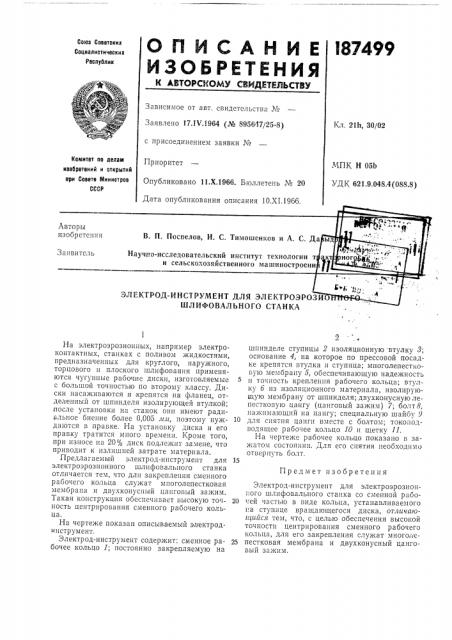

Реферат



Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 17ЛЪ .1964 (№ 895647/25-8) с присоединением заявки №

Кл. 21h, 30/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 10.XI.196á.

МПК Н 05Ь

УДК 621.9.048.4(088.8) Авторы изобретс

Заявитсл

На электроэрозионных, например электроконтактных, станках с поливом жидкостями, предназначенных для круглого, наружного, торцового и плоского шлифования применяются чугунные рабочие диски, изготовляемые с большой точностью по второму классу. Диски насаживаются и крепятся на фланец, отделенный от шпинделя изолирующей втулкой; ,после установки на станок они имеют радиальное биение более 0,005 ля, поэтому нуждаются в правке. На установку диска и его правку тратится много времени. Кроме того, при износе па 20% диск подлежит замене, что приводит к излишней затрате материала.

Предлагаемый электрод-инструмент для электр оэрозионного шли фовального станка отличается тем, что для закрепления сменного рабочего кольца служат мпоголепестковая мембрана и двухконуспый цанговый зажим.

Такая конструкция обеспечивает высокую точность центрирования сменного рабочего кольца.

На чертеже показан описываемый электродинструмент.

Электрод-инструмент содержит: сменное рабочее кольцо 1; постоянно закрепляемую на

2 шпинделе ступицы 2 изоляционную втулку. 3; основание 4, на которое по прессовой посадке крепятся втулка и ступица; многолепесткоьую мембрану 5, обеспечивающую надежность и точность крепления рабочего кольца; втулку 6 из изоляционного материала, изолирующую мембрану от шпинделя; двухконусную лепестковупо цангу (цанговый зажим) 7; болт8, нажимающнй на цангу; специальную шайбу 3 для снятия цапги вместе с болтом; токоподводящее рабочее кольцо 10 и щетку 11.

На чертеже рабочее кольцо показано в зажатом состоянии. Для его снятия необходимо отвернуть болт.

Предмет изобретения

Электрод-инструмент для электроэрозпонпого шлифовального станка со сменной рабо20 . ей частью в виде кольца, устанавливаемого па ступице вращающегося диска, отличаюцийся тем, что, с целью обеспечения высокой точности центрирования сменного рабочего кольца, для его закрепления служат многоле25 пестковая мембрана и двухконусный цанговый зажим.
