Реферат

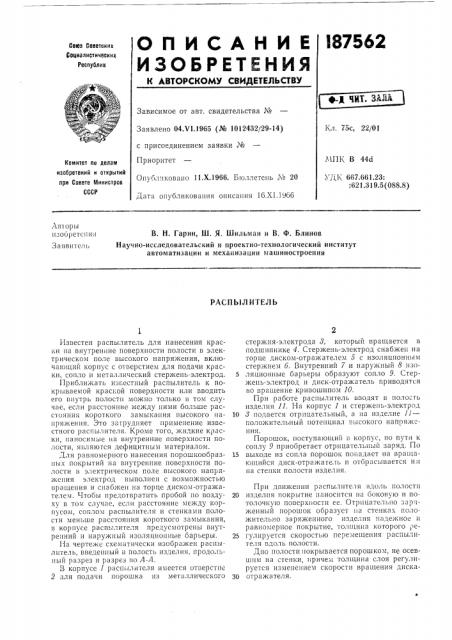

О П И С А Н И Е l87562

ИЗОБРЕТЕНИЯ

Се1ев Соеетоиив

Социдлибтичеоиил

Реслтблии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04.V1.1965 (№ 1012432/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 1б.Х1.19бб

Кл. 75с, 22/01

1 1ПК В 44d

УДК 667.661.23:

:621.319.5(088.8) Комитет оо делам изобретений и отирытий лри Совете Министров

СССР

Авторы изобретения

Заявитель

В. H. Гарин, Ш. Я. 1цильман и В. Ф. Блинов

Научно-исследовательский и проектно-технологический институт автоматизации и механизации машиностроения

PACII Ь)Л И 1 ЕЛ Ь

Известен распылитель для нанесения краски на внутренние поверхности полости в электрическом поле высокого напряжения, включающий корпус с отверстием для подачи краски, сопло и металлический стержень-электрод.

Приближать известный распылитель к Iloкрываемой краской поверхности или вводить его внутрь полости можно только в том случае, если расстояние между ними больше рассто;|ния короткого замыкания высокого нанр11>кения. Зто затрудняет применение известного распылителя. Кроме того, жидкие краски, наносимые на внутренние поверхности полости, являются дефицитным материалом.

Для равномерного нанесения порошкообразных покрытий на внутренние поверхности полости в электрическом поле высокого напряжения электрод выполнен с возможностью вращения и снабжен на торце диском-отра>кателем. Чтобы предотвратить пробой по воздуху в том случае, если расстояние между корпусом, соплом распылителя и стенками полости меньше расстояния короткого замыкания, в корпусе распылителя предусмотрены внутренний и наружный изоляционные барьеры.

Иа черте>ке схематически изображен распылитель, введенный в полость изделия, продо.1ьный разрез и разрез по А-А, В корпусе 1 распылителя имеется отверстие

2 для подачи порошка из металлического стержня-электрода 3, который вращается в подшипнике 4. Стержень-электрод снабжен на торце диском-отражателем 5 с изоляционным стержнем 6. Внутренний 7 и наружный 8 изо5 ляционные барьеры образуют сопло 9. Стержень-электрод и диск-отражатель приводятся во вращение кривошипом 10.

При работе распылитель вводят в полосгь изделия 11. На корпус 1 и стержень-электрод

10 > подается отрицательный, а на изделие 11— положительный нотенциял высокого напряжения.

Hopo11loK, ноступа1ощий в «opal c, Ilo пути K соплу 9 приобретает отрнцательнын заряд. По

15 выходе из сопла порошок попадает на врагцающийся диск-отражатель и оторасывается Ilм на стенки полости изделия.

При движении распылителя вдоль полости

20 изделия покрытие наносится иа боковую и потолочную поверхности ее. Отрицательно заряженный порошок образует Ifa стенках положительно заряженного изделия надежное и равномерное покрытие, толщина которого ре25 гулируется скоростью перемещения распылит ел я вдоль полости.

Дпо полости покрывается порошком, не осевшим на стенки, причем толщина слоя pei y. ièруется изменением скорости вращения диска30 отражателя.

187562

Составитель Э. Черкасова

Редактор H. П. Белявская Техред T. П. Курилко

Корректоры: С. Н. Соколова и Г. Е. Опарина

Заказ 3432/17 Тираж 575 <1>ормат бум. 60>;90 /ц Объем 0,16 изд. л. Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров CCCP

Москва, Центр, пр. Серова, д. 4

Типографии, пр. Сапунова, 2

Внутренний и наружный изоляционные барьеры позволяют избежать пробоя по воздуху в том случае, если расстояние между корпусом и стенками полости изделия меньше расстояния короткого замыкания.

Предмет изобретения

Распылитель для нанесения порошкообразных покрытий на внутренние поверхности полости в электрическом поле высокого напряжения, включающий корпус с отверстием для подачи порошка, вопло и металлический стержень-электрод, отличающийся тем, что, с целью равномерного нанесения покрытия, электрод выполнен с возможностью вращения

5 и снабжен на торце диском-отражателем, а для предотвращения пробоя по воздуху, «огда расстояние между корпусом, соплом распылителя и стенками полости меньше расстояния короткого замыкания, корпус распылителя

10 снабжен внутренним и наружным изоляционными барьерами.
