Жласс 13Ь, 36

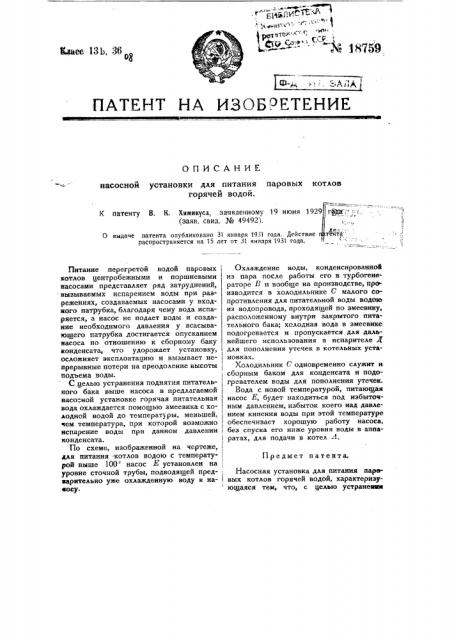

ПАТЕНТ НА ИЗОБ?ETEHHE

ОПИСАНИЕ насосной установки для питания паровых котлов горячей водой.

К патенту В. К. Химикуса, заявленному 19 июня 192 (заяв. свид. № 49492\. ф а-;-: —;. « 4«та .

О выдаче патента опубликовано 31 января 1931 года. Действие распространяется на 15 лет от 31 января t931 года.

Предмет патента

Питание перегретой водой паровых котлов центробежными и поршневыми насосами представляет ряд затруднений, вызываемых испарением воды при разрежениях, создаваемых насосами у входного патрубка, благодаря чему вода испаряется, а насос не подает воды и создание необходимого давления у всасывающего патрубка достигается опусканием насоса по отношению к сборному баку конденсата, что удорожает установку, осложняет эксплоатацию и вызывает непрерывные потери на преодоление высоты подъема воды.

С целью устранения поднятия питательного бака выше насоса в предлагаемой васо"ной установке горячая питательная вода охлаждается помощью змеевика с холодной водой до температуры, меньшей, чем температура, при которой возможно испарение воды при данном давлении конденсата.

По схеме, изображенной на чертеже, для питания -котлов водою с температурой выше 1O0 насос E установлен на уровне сточной трубы, подводящей предварительно уже охлажденную воду к иааосу.

Охлаждение воды, конденсированной из пара после работы его в турбогенераторе Ь и вообще на производстве, про» изводится в холодильнике С малого сопротивления для питательной воды водою из водопровода, проходящей по змеевику, расположенному внутри закрытого питательного бака; холодная вода в змеевике подогревается и пропускается для дальнейшего использования в испарителе Д для пополнения утечек в котельных установках.

Холодильник С одновременно служит и. сборным баком для конденсата и подогревателем воды для пополнения утечек.

Вода с новой температурой, питающая насос Е, будет находиться под избыточным давлением, избыток коего над давле1 нием кипения воды при этой температуре ! обеспечивает хорошую работу насоса, без спуска его ниже уровня воды в апиаI ратах, для подачи в котел «.

Насосчая установка для питания паревых котлов горячей водой, характеризу ющаяся тем, что, с целью устраневюв поднятия питательного бака выше насоса, закрытый питательный бак снабжен вну- J три змеевиком для холодной воды, слу- жащей для охлаждения находящейся в баке горячей воды до температуры, меньшей, чем температура, при которой возможно испарение воды при данном давлении конденсата.
