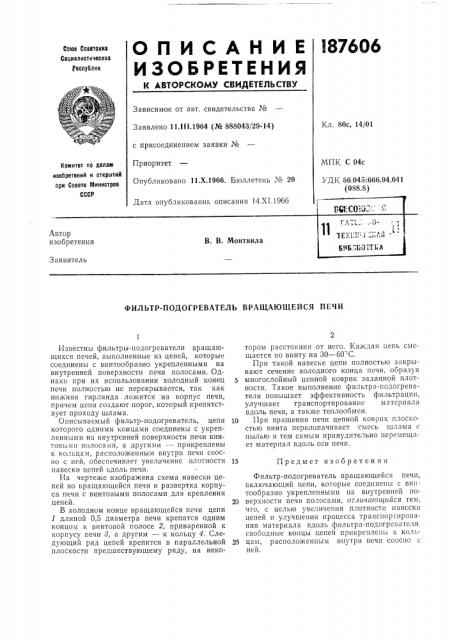

О П И С А Н И Е I87606
ИЗОБРЕТЕНИЯ
Сони Советски»
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 80с, 14/01
Заявлено 11. ill.1964 (№ 888043/29-14) с присоединением заявки №
Приоритет
Опубликовано 11.Х.1966. Бюллетень № 20
МПК С 04с
УДК 66.045:666.94.041 (088.8) Комитет по делам изобретений и открытий при Совете Министров
Заявит
ФИЛЬТР-ПОДОГРЕВАТЕЛЬ ВРАЩАЮЩЕЙСЯ П ЕЧ И
Известны фильтры-подогреватели вращающихся печей, выполненные из цепей, которые соединены с винтообразно укрепленными на внутренней поверхности печи полосами. Однако при их использовании холодный конец печи полностью не перекрывается, так как нижняя гирлянда ложится на корпус печи, причем цепи создают порог, который препятствует проходу шлама.
Описываемый фильтр-подогреватель, цепи которого одними концами соединены с укрепленными на внутренней поверхности печи винтовыми полосами, а другими — прикреплены к кольцам, расположенным внутри печи соосно с ней, обесгечивает увеличение плотности навески цепей ьдоль печи.
На чертеже изображена схема навески цепей во вращающейся печи и развертка корпуса печи с винтовыми полосами для крепления цепей.
В холодном конце вращающейся печи цепи
1 длиной 0,5 диаметра печи крепятся одним концом к винтовой полосе 2, приваренной к корпусу печи 3, а другим — к кольцу 4. Следующий ряд цепей крепится в параллельной плоскости предшествующему ряду, на некотором расстоянии от него. Каждая цепь смещается по винту на 30 — 60" С.
При такой навеске цепи полностью закрывают сечение холодного конца печи, образуя
5 многослойный цепной коврик заданной плотности. Такое выполнение фильтра-подогревателя повышает эффективность фильтрации, улучшает транспортирование материала вдоль печи, а также теплообмен.
10 lip« вращении печи цепной коврик плоскостью винта перелопачивает смесь шлама с пылью и тем самым принудительно перемещает материал вдоль оси печи.
15 Предмет изобретения
Фильтр-подогреватель вращающейся печи, включающий цепи, которые соединены с винтообразно укрепленными на внутренней по20 верхности печи полосами, отличающийся тем. что, с целью увеличения плотности навсскп цепей и улучшения процесса транспортироьания материала вдоль фильтра-подогревателя, свободные концы цепей прикреплены и кол 25 цам, расположенным внутри печи соосно с ней.
187606
Редактор В. Сорокин
Заказ 3446/18 Тираж 750 формат бум. 60 90 /ц Объем 0,13 изд. л. Подписное
Ц1-!ИИПИ Комитета по делам изобретений н открытий прн Совете . 11нн|стров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Составитель Т. Губарева
Текред T. П. Курилко
Корректоры; О. Б. Тюрина и Л. Е. Evt,à13êñè-i
