Реферат

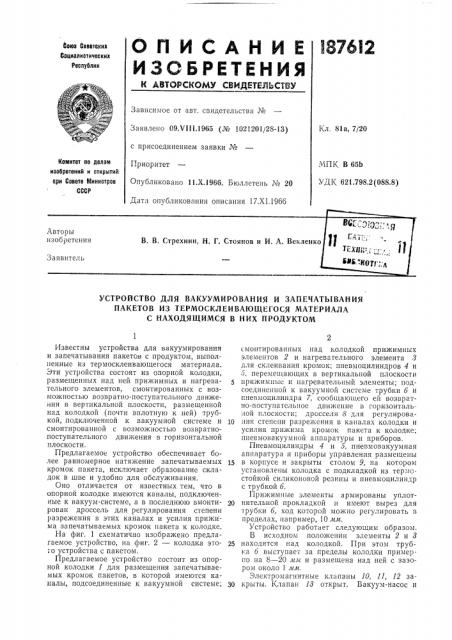

оо10з Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 81а, 7/20

Заявлено 09. т/111.1965 (¹ 1021201/28-13) с присоединением заявки №

Приоритет

Опубликовано 11.Х.1966. Бюллетень № 20

Дата опубликования описания 17.XI.196б

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 65b

УДК 621.798,2(088.8) УСТРОЙСТВО ДЛЯ ВАКУУМИРОВАНИЯ И ЗАПЕЧАТЫВАНИЯ

ПАКЕТОВ ИЗ ТЕРМОСКЛЕИВАЮЩЕГОСЯ МАТЕРИАЛА

С НАХОДЯЩИМСЯ В НИХ ПРОДУКТОМ

Известны устройства для вакуумирования и запечатывания пакетов с продуктом, выполненные из термосклеивающегося материала.

Эти устройства состоят из опорной колодки, размещенных над ней прижимных и нагревательного элементов, смонтированных с возможностью возвратно-поступательного движения в вертикальной плоскости, размещенной над колодкой (почти вплотную к ней) трубкой, подключенной к вакуумной системе и смонтированной с возможностью возвратнопоступательного движения в горизонтальной плоскости.

Предлагаемое устройство обеспечивает более равномерное натяжение запечатываемых кромок пакета, исключает образование складок в шве и удобно для обслуживания.

Оно отличается от известных тем, что в опорной колодке имеются каналы, подключенные к вакуум-системе, а в последнюю вмонтирован дроссель для регулирования степени разрежения в этих каналах и усилия прижима запечатываемых кромок пакета к колодке, На фиг. 1 схематично изображено предлагаемое устройство, на фиг. 2 — колодка этого устройства с пакетом.

Предлагаемое устройство состоит из опорной колодки 1 для размещения запечатываемых кромок пакетов, в которой имеются каналы, подсоединенные к вакуумной системе; смонтированных над колодкой прижимных элементов 2 и нагревательного элемента:3 для склеивания кромок; пневмоцилиндров 4 и б, перемещающих в вертикальной плоскости прижимные и нагревательный элементы; подсоединенной к вакуумной системе трубки б и пневмоцилиндра 7, сообщающего ей возвратно-поступательное движение в горизонталь1ой плоскости; дросселя 8 для регулирова10 ния степени разрежения в каналах колодки и усилия прижима кромок пакета к колодке; пневмовакуумной аппаратуры и приборов.

Пневмоцилиндры 4 и 5, пневмовакуумная аппаратура и приборы управления размещены

15 в корпусе и закрыты столом 9, на котором установлены колодка с подкладкой из тер.;1остойкой силиконовой резины и пневмоцилиндр с трубкой б.

Прижимные элементы армированы уплот20 нительной прокладкой и имеют вырез для трубки б, ход которой можно регулировать в пределах, например, 10 мм.

Устройство работает следующим образом, В исходном положении элементы 2 и 3

25 находятся над колодкой. При этом трубка б выступает за пределы колодки примерно на 8 — 20 мм и размещена над ней с зазором около 1 мм.

Электромагнитные клапаны 10, 11, 12 за30 крыты. Клапан 18 открыт. Вакуум-насос и

f87612 компрессор работают, Пакет с продуктом надевают на трубку б, размещая кромки его на колодке и расправляя складки. Под давлением атмосферного воздуха горловина пакета прижимается к колодке. Затем нажимают на кнопку «Пуск». При этом открывается электромагнитный клапан 10, воздух поступает в пневмоцилиндр 4, Прижимные элементы опускаются и прижимают горловину пакета. В конце хода штока пневмоцилиндра 4 контакты выключателя

14 замыкаются. После этого устройство работает автоматически.

Выключатель 14 шунтирует кнопку «Пуск», открывает электромагнитный клапан 12 и закрывает электромагнитный клапан 18. Из пакета откачивается воздух. Как только вакуум в нем достигнет заданной величины, контактный вакуумметр 15 подает сигнал на реле времени с тремя выдержками его и открывает электромагнитный клапан 11.

Воздух поступает в;цйлиндры 5 и 7. Шток цилиндра с трубкой б: отходит вправо, причем трубка остается под правым прижимным элементом. Нагревательный элемент опускается и прижимает. свариваемые кромки пакета к колодке.

Спустя определенное время (под действием реле времени) закрывается электромагнитный клапан 12, поступает импульс тока на сварку и после выдержки под давлением полученного шва в течение, например, 3 — 8 сек электросхема, а также штоки пневмоцилиндров 4, 5, 7 и связанные с ним элементы 2 и

8 возвращаются в исходное положение.

Регулируют удельное давление элемента 8 на свариваемый IIIQB с помощью регулятора давления 1б, причем это давление составляет от 2 до 10 кг/ем .

Предмет изобретения

Устройство для вакуумирования и запечатывания пакетов из термосклеивающегося материала с находящимся в них продуктом, состоящее из опорной колодки для запечаты15 ваемых кромок пакета, расположенных над ней прижимных и нагревательного элементов для образования шва, приводимых в возвратно-поступательное движение в вертикальной плоскости, и подключенной к вакуум-системе

20 трубки, приводимой в возвратно-поступательное движение в горизонтальной плоскости, отличаюш,ееся тем, что, с целью улучшения условий для обслуживания устройства, более равномерного натяжения запечатываемых кромок пакета и исключения образования складок в шве, колодка выполнена с каналами, которые подключены к вакуум-системе, а в последнюю включен дроссель для регулироьания величины вакуума в этих каналах и чп усилия прижима запечатываемых кромок пакетов к колодке.
