Реферат

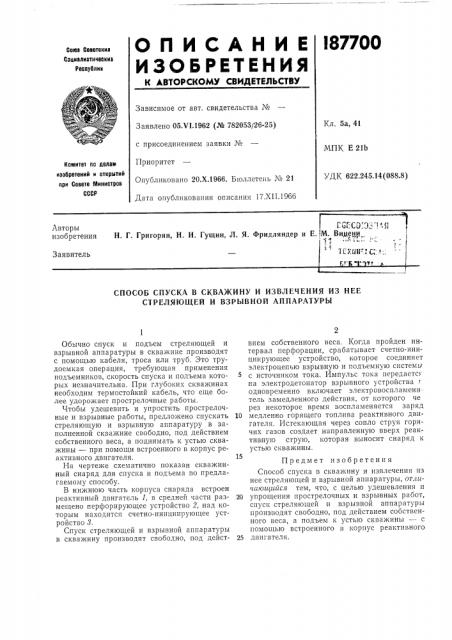

I87700

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сееетокнл

Сониелиотнчеокиа

Реоптблик

Зависимое от авт. свидетельства №

Заявлено 05Х1.1962 (№ 782053/26-25) с присоединением заявки №

Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 17.XII.1966

Кл. 5а, 41

МПК Е21b

Комитет по лелем изобретений н открытий орн Сонете Министров

СССР

УДК 622,245,14(088.8) Авторы изобретения

Н. Г. Григорян, Н. И. Гущин, Л. Я. Фридляндер и Е.,М. В ени

1 Л1П

Заявитель

СПОСОБ СПУСКА В СКВАЖИНУ И ИЗВЛЕЧЕНИЯ ИЗ НЕЕ

СТРЕЛЯЮЩЕЙ И ВЗРЫВНОЙ АППАРАТУРЫ

Обычно спуск и подъем стреляющей и взрывной аппаратуры в скважине производят с помощью кабеля, троса или труб. Это трудоемкая операция, требующая применения подъемников, скорость спуска и подъема которых незначительна. При глубоких скважинах необходим термостойкий кабель, что еще более удорожает прострелочные работы.

Чтобы удешевить и упростить прострелочные и взрывные работы, предложено спускать стреляющую и взрывную аппаратуру в заполненной скважине свободно, под действием собственного веса, а поднимать к устью скважины — при помощи встроенного в корпус реактивного двигателя.

На чертеже схематично показан скважинный снаряд для спуска и подъема по предлагаемому способу.

В нижнюю часть корпуса снаряда встроен реактивный двигатель 1, в средней части размещено перфорирующее устройство 2, над которым находится счетно-инициирующее устройство 3.

Спуск стреляющей и взрывной аппаратуры в скважину производят свободно, под действием собственного веса. Когда пройден интервал перфорации, срабатывает счетно-инициирующее устройство, которое соединяет электроцепью взрывную и подъемную системь" с источником тока. Импульс тока передаетс на электродетонатор взрывного устройства . одновременно включает электровоспламени тель замедленного действия, от которого че рез некоторое время воспламеняется заряд

10 медленно горящего топлива реактивного двигателя. Истекающая через сопло струя горячих газов создает направленную вверх реактивную струю, которая выносит снаряд к устью скважины.

Предмет изобретения

Способ спуска в скважину и извлечения из нее стреляющей и взрывной аппаратуры, отличаюи1ийся тем, что, с целью удешевления и

20 упрощения прострелочных и взрывных работ, спуск стреляющей и взрывной аппаратуры производят свободно, под действием собственного веса, а подъем к устью скважины — с помощью встроенного в корпус реактивного

25 двигателя.
