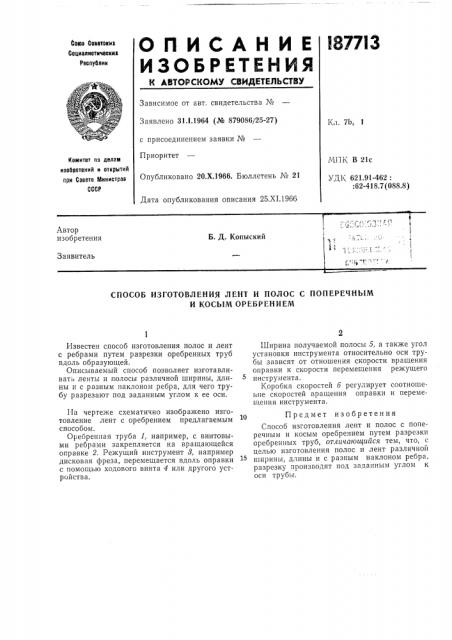

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социелистическкв
Реслублик
Зависимое от авт. свидетельства №
Заявлено 31.!.1964 (№ 879086/25-27) с присоединением заявки №
Приоритет
Кл. 7b, 1
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 21с
Опубликовано 20,Х.1966. Бюллетень № 21
УДЫ, 621.91-462:
:62-418.7 (088.8) Дата опубликования описания 25.XI.1966
Автор изобретения
Б. Д. Копыский
Заявитель
СПОСОБ ИЗГОТОВЛЕНИЯ ЛЕНТ И ПОЛОС С ПОПЕРЕЧНЫМ
И КОСЫМ ОРЕБРЕНИЕМ
Известен способ изготовления полос и лент с ребрами путем разрезки оребренных труб вдоль образующей.
Описываемый способ позволяет изготавливать ленты и полосы различной ширины, длины и с разным наклоном ребра, для чего трубу разрезают под заданным углом к ее оси.
1-Ia чертеже схематично изображено изготовление лент с оребрением предлагаемым способом.
Оребренпая труба 1, например, с винтовыми ребрами закрепляется на вращающейся оправке 2. Режущий инструмент 8, например дисковая фреза, перемещается вдоль оправки с помощью ходового винта 4 или другого устройства.
Ширина получаемой полосы 5, а также угол установки инструмента относительно оси трубы зависят от отношения скорости вращения оправки к скорости перемещения режущего инструмента.
Коробка скоростей б регулирует соотношение скоростей вращения оправки и перемещения инструмента.
10 Предмет изобретения
Способ изготовления лент и полос с поперечным и косым оребрением путем разрезки оребренных труб, отличающийся тем, что, с целью изготовления полос и лент различной ширины, длины и с разным наклоном ребра, разрезку производят под заданным углом к оси трубы.
