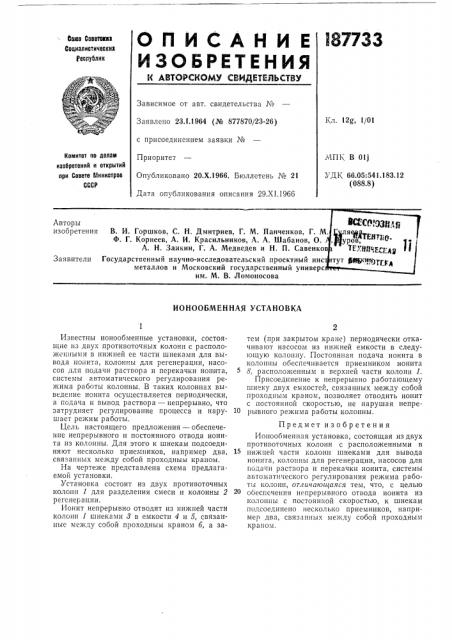

ОПИСАН И Е

И 3 О БРЕТ ЕНИЯ доаа Соввтаав

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 12g, 1/01

Заявлено 23.!.1964 (№ 877870/23-26) с присоединением заявки №

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК В 01)

УДК 66.05:541.183.12 (088.8) Приоритет

Опубликовано 20.Х.1966. Бюллетень № 21

Дата опубликования описания 29.XI.1966

Авторы изобретения

В. И. Горшков, С. Н, Дмитриев, Г. М

Ф. Г. Корнеев, А. И. Красильников, А

А. H. "àèêèí, Г. А. Медведев

Государственный научно-исследовательск металлов и Московский государ им. М. В. Ломок

Заявители

ИОНООБМЕННАЯ УСТАНОВКА

Известны ионообменные установки, состоящие из двух противоточных колонн с расположенными в нижней ее части шнеками для вывода ионита, колонны для регенерации, насосов для подачи раствора и перекачки ионита, системы автоматического регулирования режима работы колонны. В таких колоннах выведение ионита осуществляется периодически, а подача и вывод раствора — непрерывно, что затрудняет регулирование процесса и нарушает режим работы.

Цель настоящего предложения — обеспечение непрерывного и постоянного отвода ионита из колонны. Для этого к шнекам подсоединяют несколько приемников, например два, связанных между собой проходным краном.

На чертеже представлена схема предлагаемой устачовки.

Установка состоит из двух противоточных колонн 1 для разделения смеси и колонны 2 регенерации.

Ионит непрерывно отводят из нижней части колонн 1 шнеками 3 в емкости 4 и 5, связанные между собой проходным краном б, а затем (при закрытом кране) периодически откачивают насосом из нижней емкости в следующую колонну. Постоянная подача ионита в колонны ооеспечивается приемником ионита

8, расположенным в верхней части колонн 1.

Присоединение к непрерывно работающему шнеку двух емкостей, связанных между собой проходным краном, позволяет отводить ионит с постоянной скоростью, не нарушая непре10 рывного режима работы колонны.

Предмет изобретения

Иопообменная установка, состоящая из двух противоточных колонн с расположенными в

15 нижней части колонн шнеками для вывода ионита, колонны для регенерации, насосов для подачи раствора и перекачки ионита, системы автоматического регулирования режима работы колонн, отличающаяся тем, что, с целью ооеспечения непрерывного отвода ионита из колонны с постоянной скоростью, к шнекам подсоединено несколько приемников, например два, связанных между собой проходным краном.
