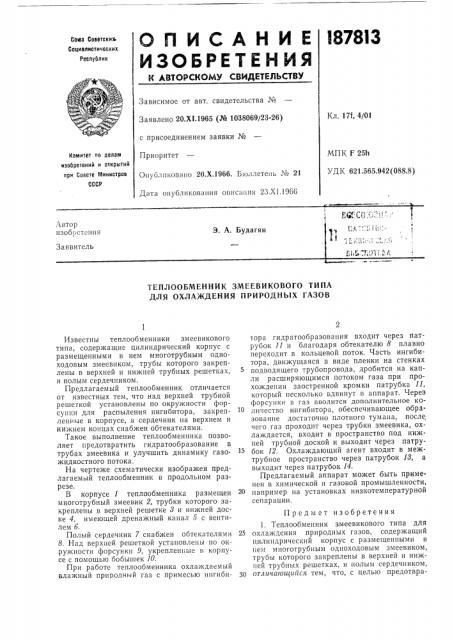

О П И С А Н И Е I87813
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20.Х1.1965 (№ 1038069/23-26) с присоединением заявки №
Приоритет
Опубликовано 20.Х.1966. Бюллетень № 21
Дата опубликования описания 23.XI.1966
Кл. 17f, 4/01
Комитет по лелам изобретений и открытий при Совете Министров
СССР
МПК F 25h
УДК 621.565,942(088.8) Автор изобрстспия
Э. А. Будагян
Заявитель
ТЕПЛООБМЕННИК ЗМЕЕВИКОВОГО ТИПА
ДЛЯ ОХЛА)КДЕНИЯ ПРИРОДНЬ1Х ГАЗОВ
Известны теплообменники змеевикового типа, содержащие цилиндрический корпус с размещенными в нем многотрубным одноходовым змеевиком, трубы которого закреплены в верхней и нижней трубных решетках, и полым сердечником.
Предлагаемый теплообменник отличается от известных тем, что над верхней трубной решеткой установлены по окружности форсунки для распыления ингибитора, закрепленные в корпусе, а сердечник на верхнем и нижнем концах снабжен обтекателями.
Такое выполнение теплообмен ника позволяет предотвратить гидратообразование в трубах змеевика и улучшить динамику газожидкостного потока.
На чертеже схематически изображен предлагаемый теплообменник в продольном разрезе.
В корпусе 1 теплообменника размещен многотрубный змеевик 2, трубки которого закреплены в верхней решетке 3 и нижней доске 4, имеющей дренажный канал 5 с вентилем б.
Полый сердечник 7 снабжен обтекателями
8. Над верхней решеткой установлены по окружности форсунки 9, укреплеш;ые в корпусе с помощью бобышек 10.
При работе теплообменника охлаждаемый влажный приролный газ с примесью ингибитора гидратообразования входит через патрубок 11 и олагодаря обтекателю 8 плавно переходит в кольцевой поток. Часть ингибитора, движущаяся в виде пленки на стенках подводящего трубопровода, дробится на капли расширяющимся потоком газа при прохождении заостренной кромки патрубка 11, который несколько вдвинут в аппарат. Через форсунки в газ вводится дополнительное количество ингибптора, обеспечивающее образование достаточно плотного тумана, после чего газ проходит через трубки змеевика, охлаждается, входит в пространство под нижней трубной доской и выходит через патрубок 12. Охлаждающий агент входит в межтрубное пространство через патрубок 18, а выходит через патрубок 14.
Предлагаемый аппарат может быть применен в химической и газовой промышленности, например на установках низкотемпературной сепарации, П р ед м е т изобретения
1. Теплообменник змеевикового типа для
25 охлаждения природных газов, содержащий цилиндрический корпус с размещенными в пем многотрубным одноходовым змеевиком, трубы которого закреплены в верхней и нижней трубных решетках, и полым сердечником, 3Q отличатои1ийся тем, что, с целью предотвра187813
Составитель Е. Сотникова
Редактор Н. П. Белявская Техред T. П. Курилко
Корректоры. О Б. Тюрина и Е. Ф. Полиоиова
Заказ 3636/3 Тираж 925 Формат бум, 60 90 /з Объем 0,16 изд, л. Подписное
ЦНИИПИ Комитета по делам изобретений v. открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2 щения гидратообразования в трубах змеевика, над верхней трубной решеткой установлены по окружности форсунки для распыления ингибитора, закрепленные в корпусе.
2. Теплообменник по п. 1, отличающийся тем, что, с целью улучшения динамики газожидкостного потока, сердечник на верхнем и нижнем концах снабжен обтекателями.
